Ortografické pohledy
Model můžete zobrazit v různých ortografických pohledech, včetně horního, bočního a dolního pohledu.
Ortografické pohledy najdete v nabídce Pohled kliknutím na ikonu Ortografický na plovoucím panelu nástrojů navigace nebo pomocí klávesové zkratky VO. Kliknutím na ikonu Horní pohled na plovoucím panelu nástrojů navigace zobrazíte několik možností pohledů.
Užitečné tipy pro práci s ortografickými pohledy:
Při přepínání mezi ortografickými pohledy aplikace FormIt zachová kvůli konzistenci úroveň přiblížení.
Při přepínání bokorysných pohledů (přední/pravý/levý/zadní) aplikace FormIt zachová kvůli konzistenci výšku terénu.
Při posouvání v ortografickém pohledu můžete podržením klávesy Shift uzamknout pohyb k horizontální nebo vertikální ose.
Ortografické směry pohledu jsou založeny na globálních osách. Zarovnání os můžete změnit, čímž se změní orientace všech ortografických pohledů:

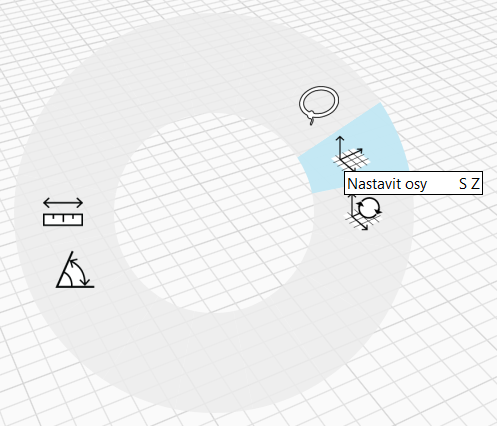

Použijte zkratku SZ nebo klikněte pravým tlačítkem myši do volného místa (vyhněte se jakékoli geometrii):

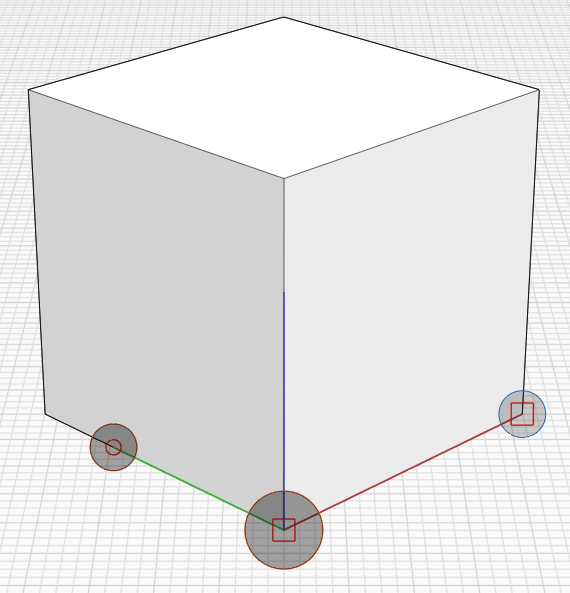

Nastavte počátek a poté nastavte uzel na červené ose tak, aby byla zarovnána do smysluplného směru.
Ortografické pohledy fungují ve spojení s dalšími funkcemi aplikace FormIt:
Bokorysné pohledy uložte jako scény, abyste se k nim později mohli vrátit.
Pomocí hladin můžete řídit viditelnost geometrie, která by mohla překážet v bokorysných pohledech.
Přidáním rovin řezu vytvořte pohledy řezu.
