Spline

L’outil Spline vous permet de créer des esquisses organiques dans l’espace ou sur d’autres objets.

Une spline est dessinée à partir d’au moins 3 points interpolés. La géométrie connectée est simplifiée, créant une courbe lisse et organique entre les points spécifiés. Comme les autres outils de dessin, les splines peuvent être dessinées en 3D par accrochage à des points 3D lors du dessin.

Pour spécifier une distance, commencez à saisir une valeur de cote, puis cliquez sur OK ou appuyez sur Entrée dans la boîte de dialogue Modifier la cote.

Les splines peuvent également se fermer sur elles-mêmes afin de créer une face.

Modification d’une spline

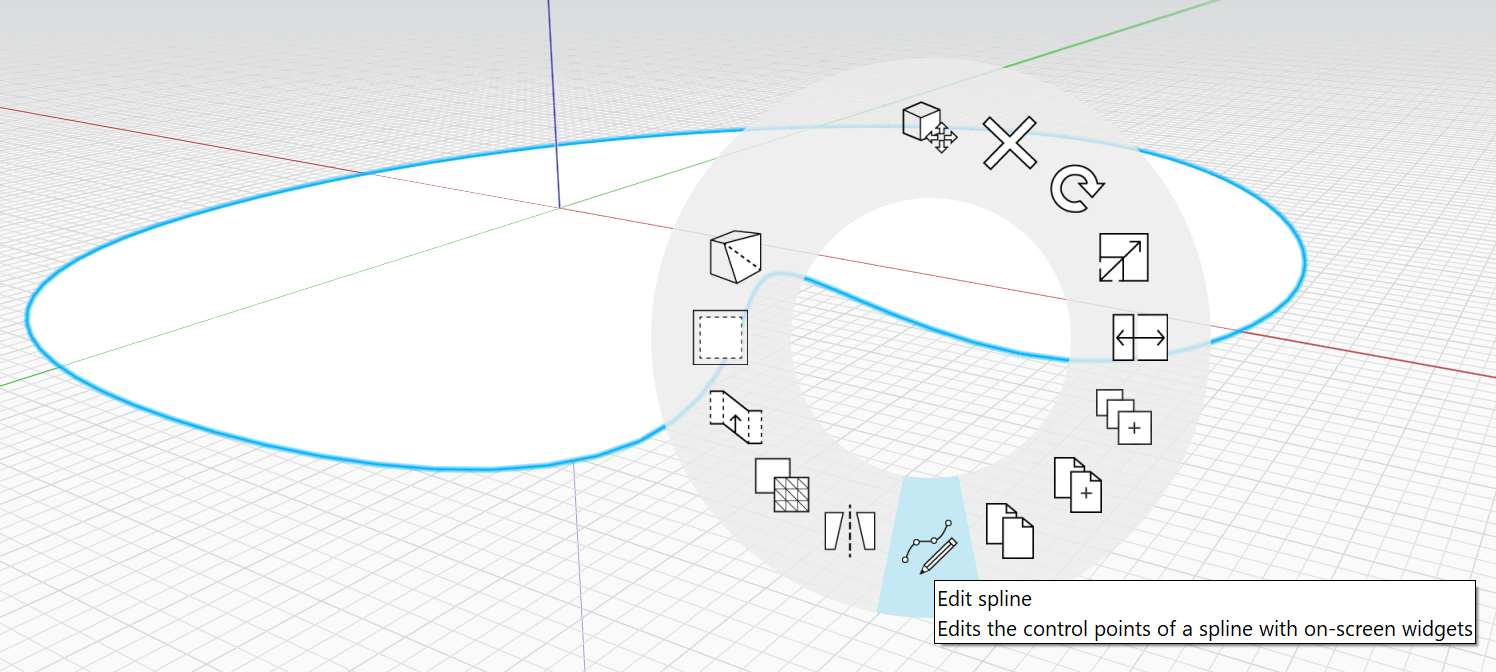

Vous pouvez également modifier les points d’une spline que vous avez déjà placée en cliquant dessus avec le bouton droit de la souris et en choisissant Modifier l’épissure au bas de l’écran :

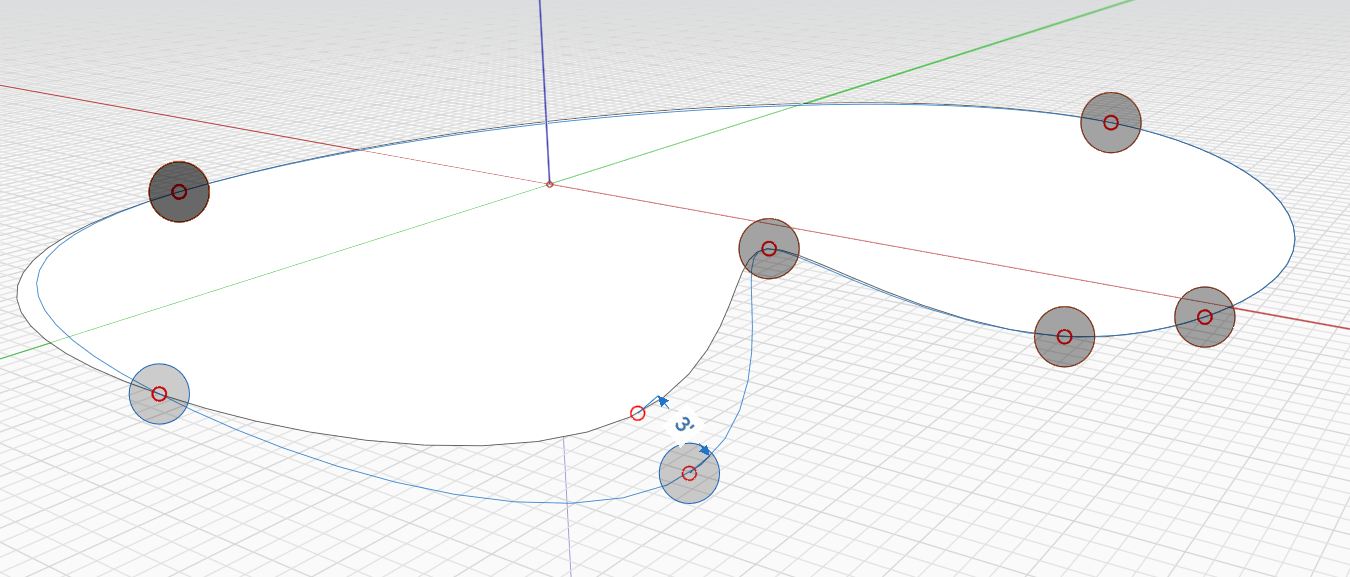

Les poignées de modification d’épissure s’affichent afin de vous permettre de les déplacer. La nouvelle spline s’affiche sous forme de contour lors de la modification.

Pour terminer la modification, quittez l’outil en cliquant dans l’espace ou en appuyant sur la touche ÉCHAP. La nouvelle spline remplacera l’actuelle.
