ブール演算による交差

[交差]ツールを使用して、2 つのオブジェクトまたはグループの交差を切り取ることができます。[交差]ツールにアクセスするには、次の 2 つの方法があります。

ツールバーから交差を使用する

キーボード ショートカット: [I]、[G]

[交差]コマンドを実行し、画面の左上に表示されるモードの指示に従います。

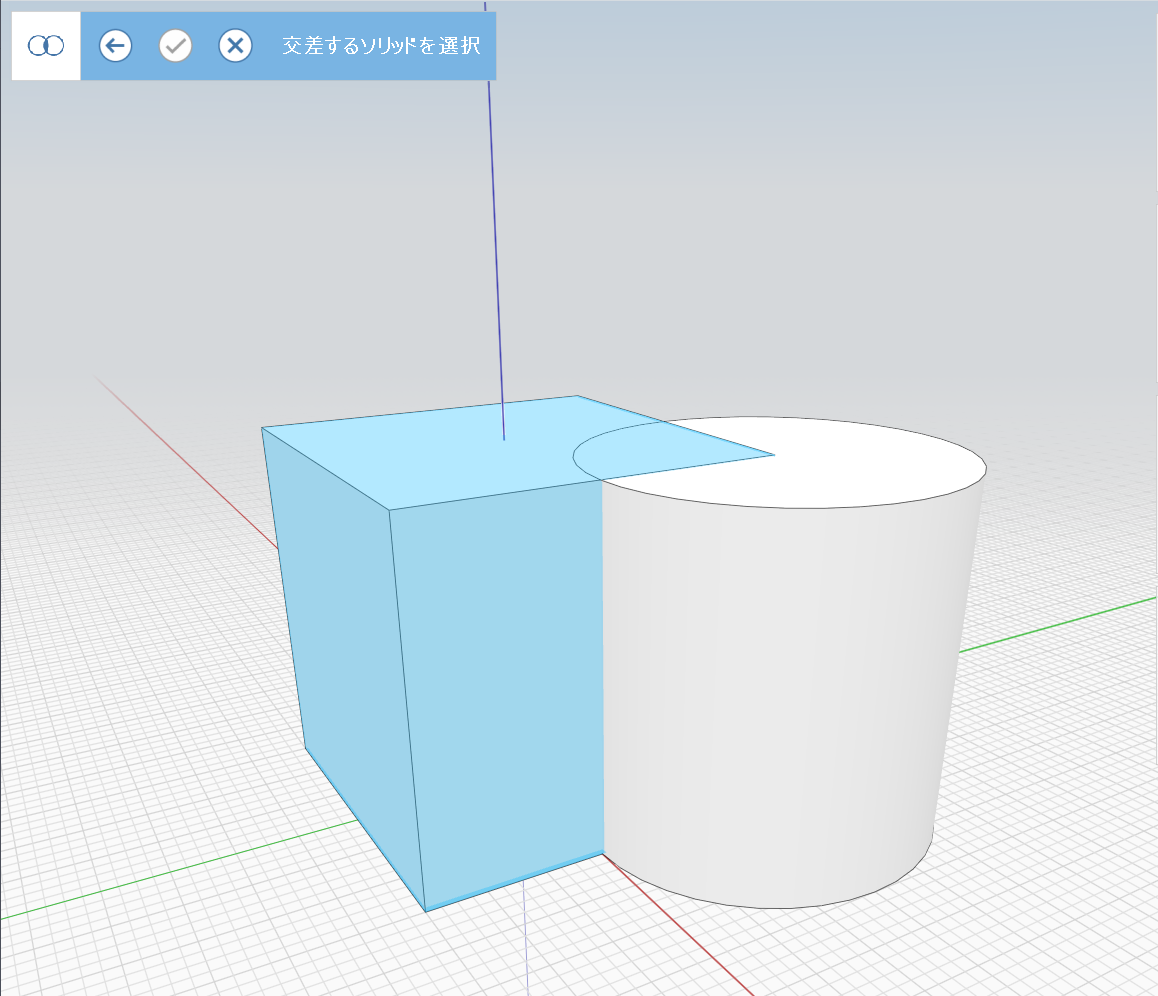

切り取られる側のオブジェクトをシングルクリックで選択します:

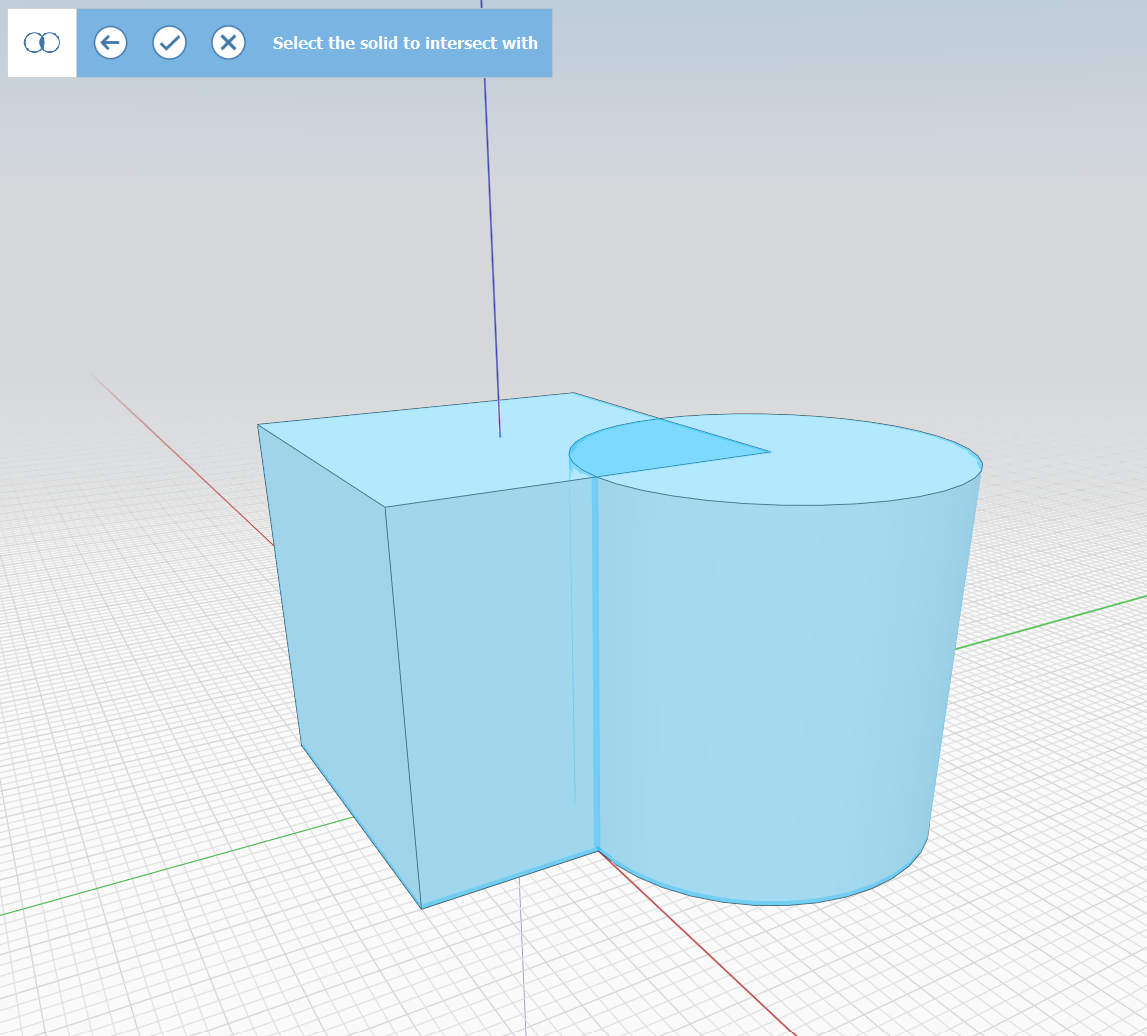

交差を取得するオブジェクト、またはグループをシングルクリックで選択します。

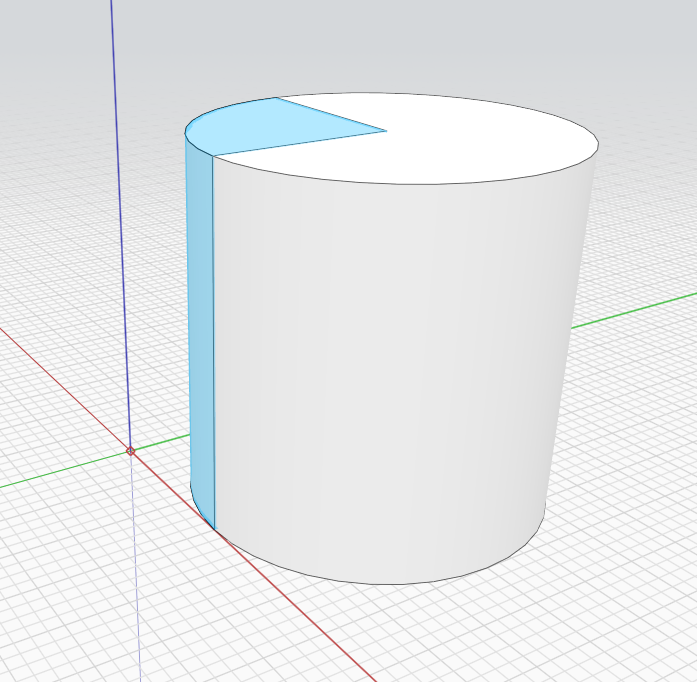

チェックマークをクリックしてコマンドを終了します。1 つ目のオブジェクトは、選択したジオメトリの交差に置き換えられます。必要ない場合はオブジェクトを削除できます。

コンテキスト メニューから交差する

  1. 切り取られる側のオブジェクトをダブルクリックで選択します。(グループの場合はシングルクリック)

  2. 交差する側の重なっているオブジェクトを、[Ctrl]キーを押しながらダブルクリックします。

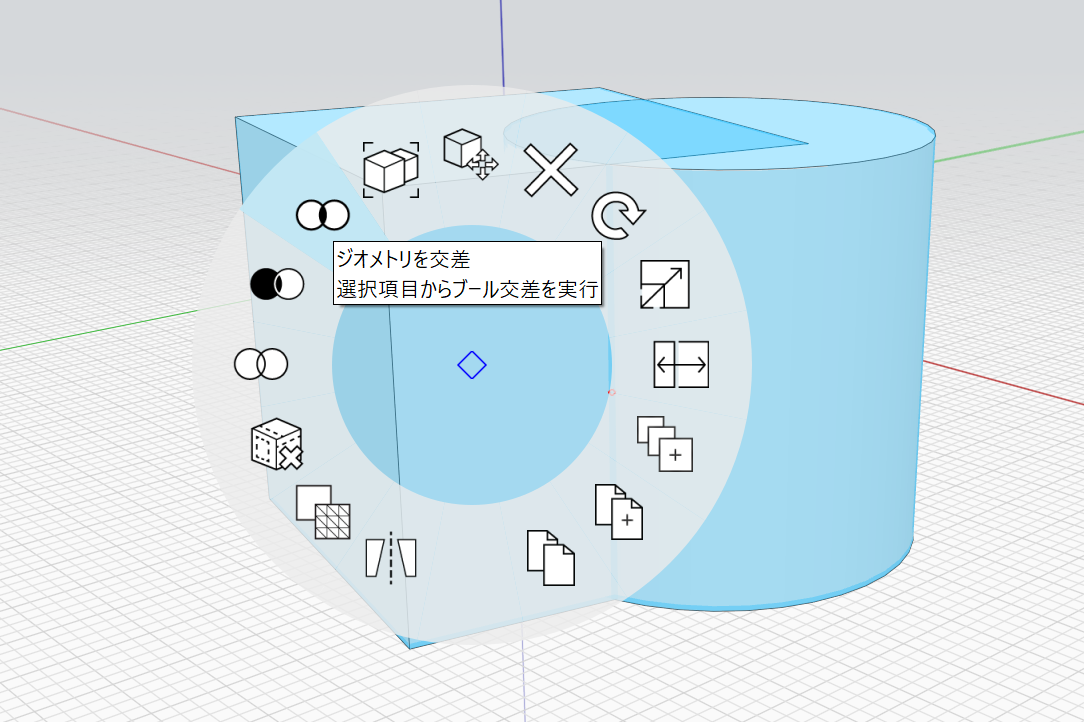

  3. 切り取るオブジェクトを右クリックし、コンテキスト メニューで**[交差]ツール**を選択します。
