正投影ビュー

上面、側面、下面などのさまざまな正投影ビューでモデルを表示します。

[表示]メニューの正投影ビューを表示するには、浮動ナビゲーション ツールバーの[正投影]アイコンをクリックするか、ショートカット[V]、[O]を使用します。浮動ナビゲーション ツールバーの[上面ビュー]アイコンをクリックすると、ビューのオプションにアクセスできます。

正投影ビューを使用する際に役立つヒント:

  • 正投影ビュー間で切り替えると、FormIt は一貫性を保つためにズーム レベルを維持します。

  • 立面図ビュー(前面/右側面/左側面/後面)を切り替えると、一貫性を保つために地面の高さが維持されます。

  • 正投影ビューで[Shift]を押しながら画面移動すると、画面移動の動きを水平軸または垂直軸にロックできます。

  • 正投影ビューの方向は、ワールド軸に基づいています。軸の位置合わせを変更すると、すべての正投影ビューの向きが変わります。

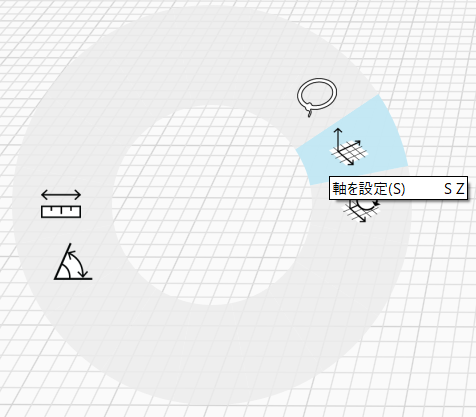

    • ショートカット[S]、[Z]を使用するか、領域内のジオメトリのない場所で右クリックします。

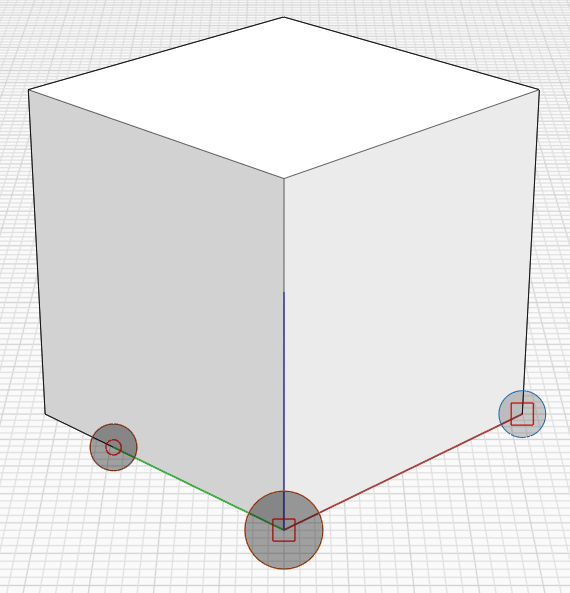

    • 原点を設定し、グリップを赤い軸上に設定して、適切な方向に位置合わせします。

正投影ビューは、その他の FormIt 機能と連動します:

  • 立面図ビューをシーンとして保存しておくと、後で戻ることができます。

  • レイヤを使用して、立面図ビューの妨げになる可能性のあるジオメトリの表示をコントロールします。

  • 断面平面を追加して、断面の立面図を作成します。
