スプライン

[スプライン]ツールにより、空間内や他のオブジェクト上に有機的なスケッチを作成することができます。

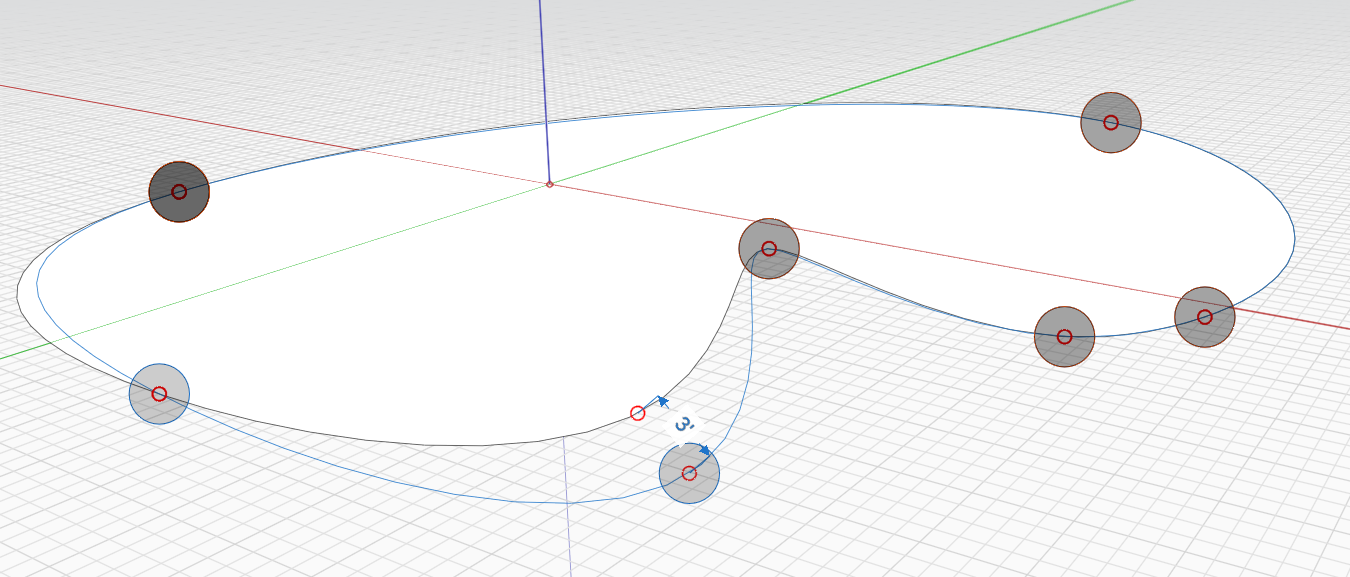

スプラインは、少なくとも 3 つの補間点によって描画されます。複数の点を指定すると、その点をつなぐようにして、滑らかで有機的なスプラインが描画されます。他の描画ツールと同様に、3D の点をスナップして、3D でスプラインを描画できます。

距離を指定するには、寸法値の入力を開始すると表示される寸法編集用ダイアログで[OK]をクリックするか[Enter]を押します。

スプラインを閉じると、面が作成されます。

スプラインを編集する

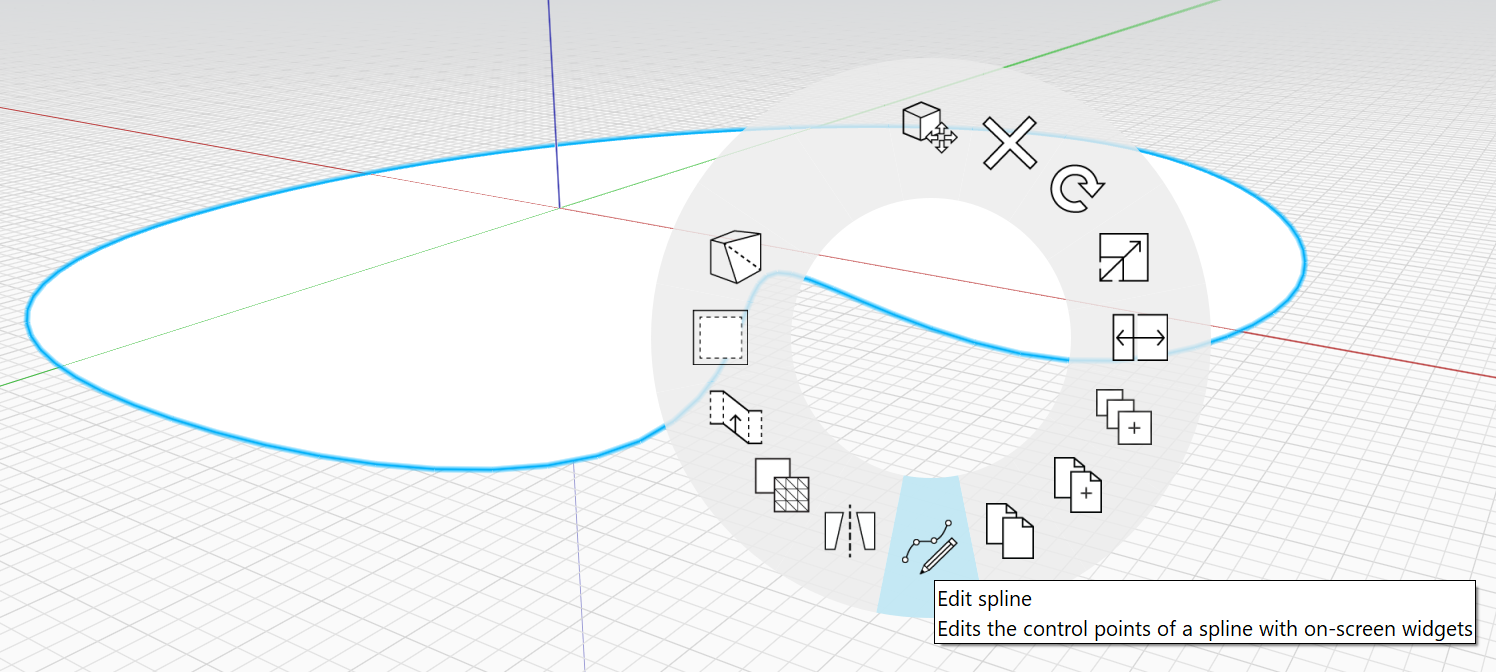

既に配置されているスプラインの点を修正するには、スプラインを右クリックして下部にある[スプライスを編集]を選択することでも可能です。

[スプライスを編集]グリップが表示され、移動できるようになります。新しいスプラインは編集中はアウトラインとして表示されます。

編集を完了するには、領域をクリックするか、[Esc]を押してツールを終了します。現在のスプラインが新しいスプラインと置き換わります。
