호
호 도구를 사용하여 반원 또는 대칭 호를 작성할 수 있습니다. 호를 작성하는 방법에는 다음 두 가지 방법이 있습니다.
세 점에 의한 호
호는 세 점으로 정의되며 X, Y 및 Z축에 그릴 수 있습니다. 첫 번째 점을 정의한 다음, 첫 번째 점에서 두 번째 점까지의 거리를 결정하고 마지막으로 세 번째 점을 선택하여 호의 높이를 지정합니다. 스냅할 수 있는 '반원' 점이 자동으로 제공됩니다. 이 점을 넘어가면 호 선이 처음 두 점을 지나 연장됩니다.
다음 위치에서 두 번째 점을 결정할 때 첫 번째 점과 두 번째 점 사이의 길이를 확인할 수 있습니다. 길이를 수동으로 지정하려는 경우 값을 입력하기만 하면 치수 상자가 나타납니다.
호를 그린 후 선 도구를 사용하여 첫 번째 점과 두 번째 점을 연결할 수 있습니다.
중심에 의한 호
호의 중간 점을 선택한 다음 끌어 중심을 선택하고, 다시 끌어 호의 길이를 정의합니다. 값 입력을 시작하여 호의 정확한 각도를 입력하기만 하면 됩니다.
호 편집

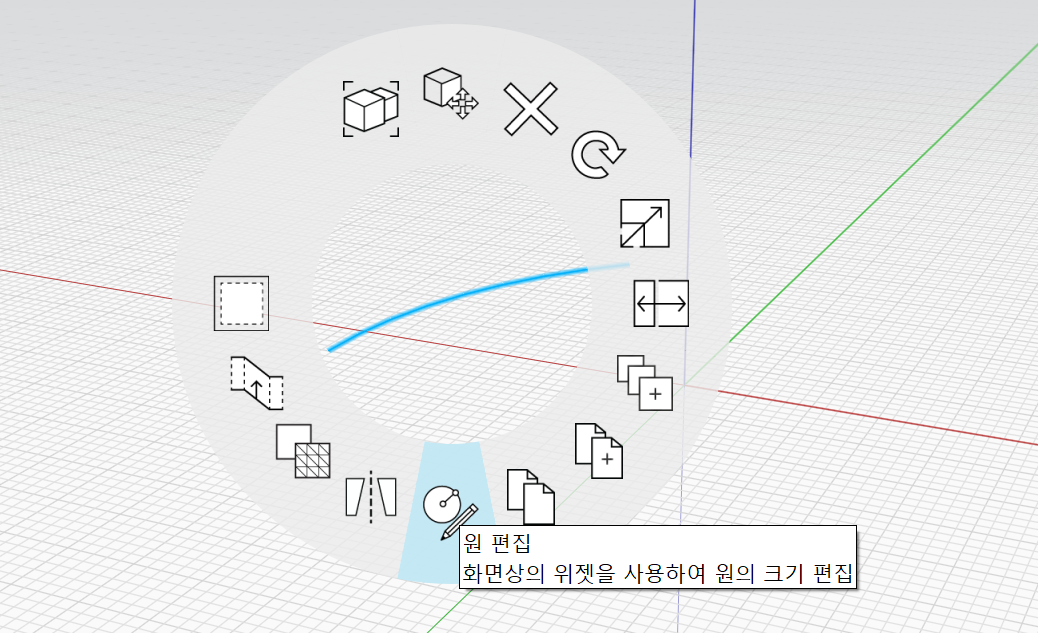

이미 배치한 호를 마우스 오른쪽 버튼으로 클릭하고 맨 아래에서 호 편집을 선택하여 수정할 수도 있습니다.

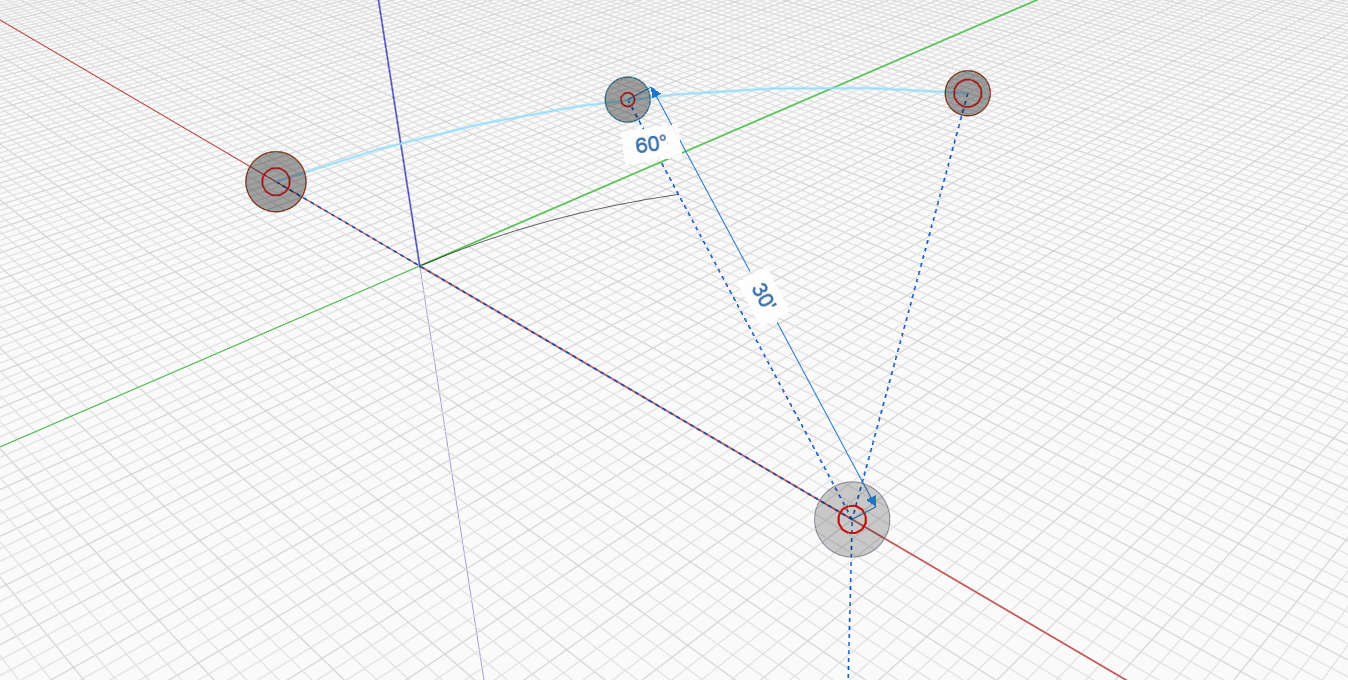

호 편집 그립이 나타나며, 호의 반지름, 각도 또는 정렬을 변경할 수 있습니다. 편집 중에 새 호가 윤곽으로 나타납니다.
편집을 완료하려면 빈 공간을 클릭하거나 Esc 키를 눌러 도구를 종료합니다. 새 호가 현재 호를 대치합니다.
