직교 뷰
모델을 평면도, 측면도, 저면도 등 다양한 직교 뷰로 볼 수 있습니다.
부동 탐색 도구막대에서 직교 아이콘을 클릭하거나 단축키 V O를 사용하여 뷰 메뉴에서 직교 뷰를 찾을 수 있습니다. 여러 뷰 옵션에 액세스하려면 부동 탐색 도구막대에서 평면도 아이콘을 클릭합니다.
직교 뷰로 작업할 때 유용한 몇 가지 힌트:
직교 뷰 간을 전환할 때 FormIt은 일관성을 위해 줌 레벨을 유지합니다.
입면도(전면/오른쪽/왼쪽/후면)를 전환할 때 FormIt은 일관성을 위해 지면 높이를 유지합니다.
Shift 키를 누른 채 직교 뷰에서 초점이동하는 동안 수평 또는 수직 축으로의 초점이동을 잠글 수 있습니다.
직교 뷰 방향은 표준 축을 기준으로 합니다. 축을 재정렬하면 모든 직교 뷰의 방향이 변경됩니다.

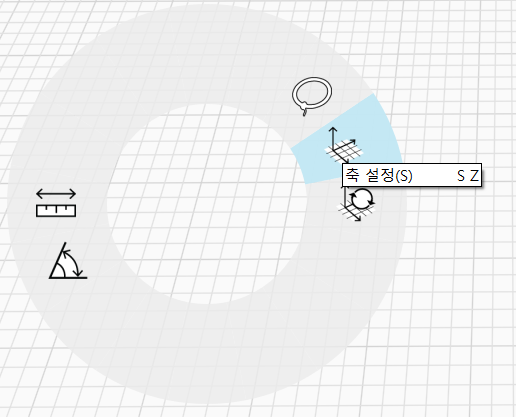

단축키 SZ를 사용하거나 공간을 마우스 오른쪽 버튼으로 클릭합니다(형상 위 제외).

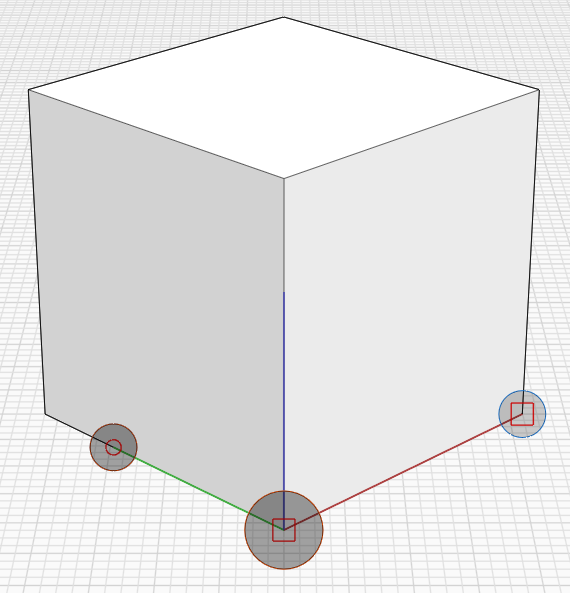

원점을 설정하고, 빨간색 축에 그립을 설정하여 유의미한 방향으로 정렬합니다.
직교 뷰는 다른 FormIt 기능과 함께 작동합니다.
나중에 다시 돌아갈 수 있도록 입면도를 장면으로 저장합니다.
레이어를 사용하여 입면도를 방해할 수 있는 형상의 가시성을 제어합니다.
단면 평면을 추가하여 단면 입면을 작성합니다.
