스플라인

스플라인 도구를 사용하면 공간이나 다른 객체에서 유기적 스케치를 작성할 수 있습니다.

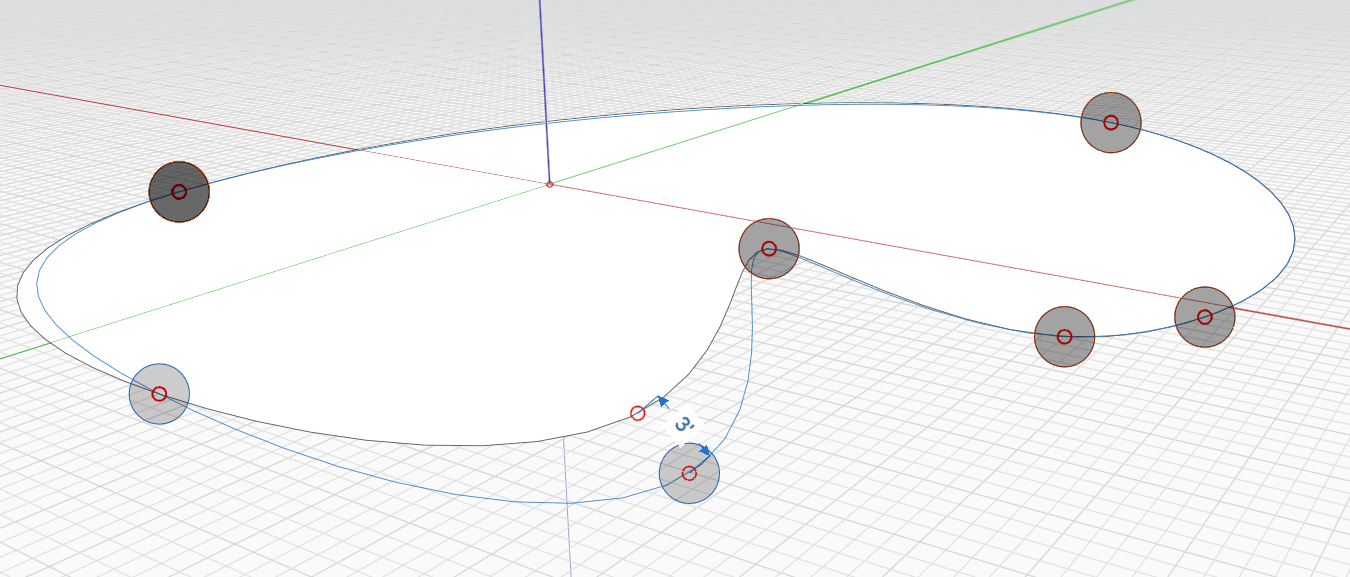

스플라인은 3개 이상의 보간된 점에서 그려집니다. 연결된 형상이 단순화되어 지정된 점 사이에 부드럽고 유기적인 곡선이 작성됩니다. 다른 그리기 도구와 마찬가지로, 그리는 동안 3D 점으로 스냅하여 스플라인을 3D로 그릴 수 있습니다.

거리를 지정하려면 치수 값 입력을 시작한 다음, 확인을 누르거나 치수 편집 대화상자에서 Enter 키를 누릅니다.

스플라인은 자체적으로 닫혀 면을 작성할 수도 있습니다.

스플라인 편집

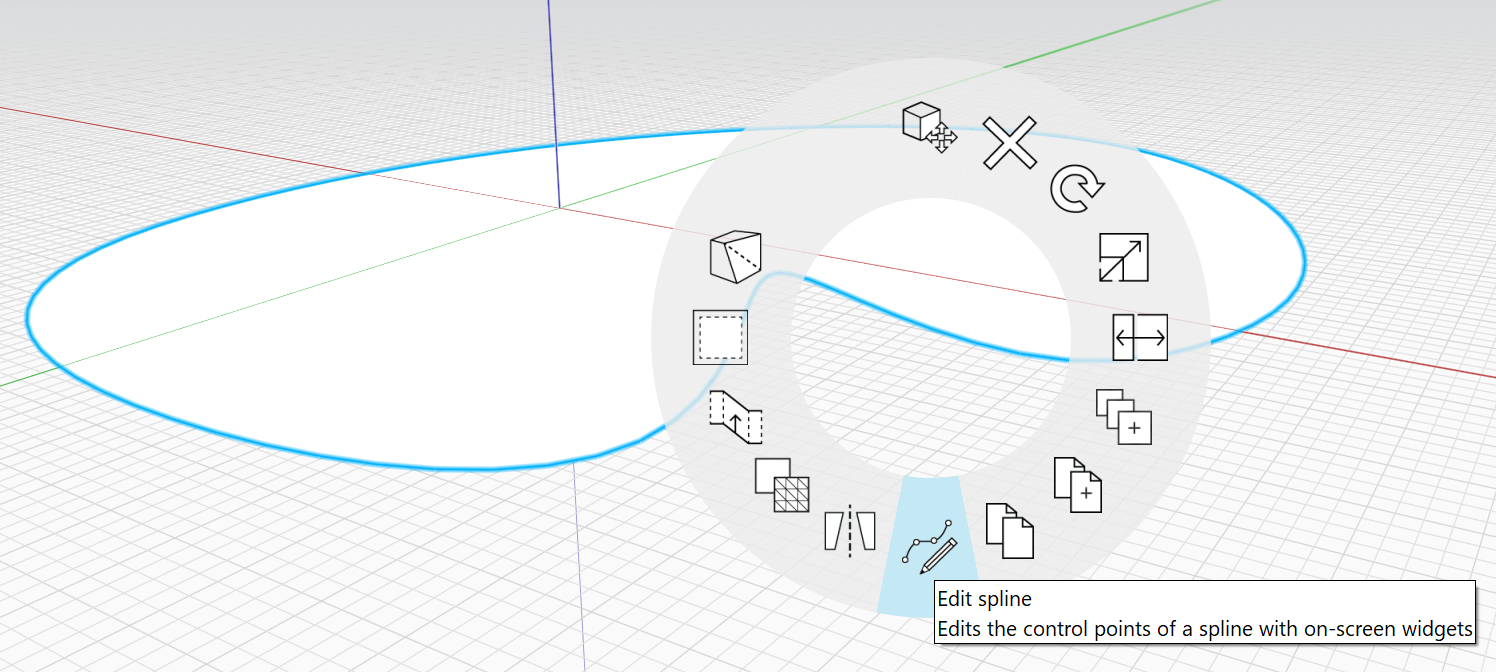

이미 배치한 스플라인의 점을 마우스 오른쪽 버튼으로 클릭하고 하단에서 스플라이스 편집을 선택하여 수정할 수도 있습니다.

스플라이스 편집 그립이 나타나며, 스플라인을 이동할 수 있습니다. 편집 중에 새 스플라인이 윤곽으로 나타납니다.

편집을 완료하려면 공간을 클릭하거나 Esc 키를 눌러 도구를 종료합니다. 새 스플라인이 현재 스플라인을 대치합니다.
