Computational Design in FormIt
Last updated
W programie FormIt dla systemu Windows wprowadzono dodatek Dynamo, który zapewnia niezwykłe procesy projektowania obliczeniowego.
Program FormIt 2024 jest aktualny z najnowszą wersją dodatku Dynamo 2.17.
Program FormIt 2023 umożliwia uruchamianie wykresów Dynamo bez węzła SendToFormIt, zapewnia nową możliwość wysyłania poziomów FormIt do programu Excel oraz nową kontrolę płaszczyzn krzywych i powierzchni za pomocą nowych węzłów FormItGroupOptions.
W programie FormIt 2022.1 dodano możliwość użycia znanych wymiarów programu FormIt jako danych wejściowych, wprowadzono opcje na poziomie obiektu i udostępniono wczesną wersję zapoznawczą dostępu do interfejsu API JavaScript. Pobierz go stąd.
W programie FormIt 2021.3 dodano możliwość korzystania z wielu węzłów SendToFormIt i zagnieżdżonych wykresów Dynamo.
W programie FormIt 2021 dodano węzeł SelectFromFormIt oraz umożliwiono korzystanie z sesji zawsze połączonych, edycję wielu wystąpień i nie tylko.
Dowiedz się więcej na temat interfejsu i połącz katalogi dodatku Dynamo z programem FormIt.
Pierwszy raz korzystasz z połączenia produktów FormIt + Dynamo? Może być konieczne wcześniejsze skonfigurowanie systemu, aby można było wyświetlać obszar roboczy 3D w dodatku Dynamo.
Używaj panelu Dynamo, aby uruchamiać dodatek Dynamo, umieszczać grupy Dynamo i edytować wykresy Dynamo:
Panel Dynamo działa podobnie jak Biblioteka elementów, umożliwiając łączenie lokalnych katalogów zawierających pliki Dynamo i zarządzanie nimi.
Przełączaj między połączonymi katalogami, korzystając z listy rozwijanej:
Za pomocą panelu Dynamo można wyświetlać tylko pliki .dyn i podfoldery.
Użyj paska filtrowania, aby odfiltrować pliki i podfoldery dodatku Dynamo i łatwo znaleźć potrzebne elementy:
Twórz i edytuj wykresy w dodatku Dynamo lub dostosowuj parametry w programie FormIt bez oglądania wykresu. Możesz też korzystać z obu możliwości.
Program FormIt obsługuje trzy typy wykresów Dynamo:
Wykres danych: wykresy danych nie zawierają węzłów SendToFormIt i służą do prezentowania lub przekazywania danych za pośrednictwem programu FormIt. Za pomocą wykresów danych można na przykład wysłać dane do programu Excel lub obliczyć dane niegeometryczne i wyświetlić je w węźle obserwacyjnym (Watch).
Wykres geometrii: te wykresy umożliwiają natychmiastowe utworzenie geometrii i należy je umieszczać w obszarze rysunku, aby wyświetlić ich parametry. Po kliknięciu miniatury geometria zostanie wyświetlona na kursorze w celu umieszczenia w scenie 3D. Ten wykres wymaga obecności co najmniej jednego węzła SendToFormIt, a na końcu wykresu musi znajdować się geometria odbierająca dane.
Wykres wyboru: przed uruchomieniem wykresy te wymagają wyborów w programie FormIt. W lewym górnym rogu okna programu FormIt zostanie wyświetlony monit wskazujący, co należy wybrać. Po dokonaniu wyboru wykres zostanie uruchomiony i wygenerowana zostanie geometria odpowiednia do wyboru. Ten wykres wymaga obecności co najmniej jednego węzła SendToFormIt, a na końcu wykresu musi znajdować się geometria odbierająca dane.
W panelu Dynamo kliknij miniaturę wykresu Dynamo, który chcesz uruchomić.
Można użyć wbudowanych przykładów lub połączyć bibliotekę własnych plików Dynamo.
Umieszczenie geometrii w programie FormIt spowoduje osadzenie kopii wykresu Dynamo w pliku programu FormIt.
Aby wygenerować geometrię, do węzłów geometrii wyjściowej na wykresie musi być dołączony węzeł SendToFormIt.
Geometria z węzła SendToFormIt będzie dostępna w miejscu umieszczenia kursora.
Gdy na wykresie węzły SelectFromFormIt są oznaczone jako będące danymi wejściowymi (Is Input), program FormIt najpierw poprosi o wybór (dla każdego węzła wyboru w kolejności pionowej), a następnie wygeneruje geometrię we właściwym miejscu względem wyboru.
W grupie programu FormIt jest teraz osadzona kopia oryginalnego pliku Dynamo i jest ona niezależna od wykresu źródłowego.
Po umieszczeniu panel Właściwości zostanie automatycznie przełączony, aby wyświetlić dostępne parametry.
Po umieszczeniu grupy Dynamo wybierz ją i przejdź do panelu Właściwości lub kliknij dwukrotnie grupę, aby automatycznie przełączyć się do panelu Właściwości.
Tutaj będą wyświetlone wszystkie węzły wejściowe oznaczone jako będące danymi wejściowymi (Is Input) w dodatku Dynamo.
Węzły wejściowe SelectFromFormIt będą wyświetlane jako przyciski u góry i mogą służyć do aktualizacji wyboru używanego do sterowania wykresem.
Program FormIt obsługuje następujące węzły wejściowe: Number Sliders, Integer Sliders, Boolean Toggles oraz Number/String fields.
Wprowadź zmiany w danych wejściowych w programie FormIt, a następnie kliknij przycisk Uruchom. Przycisk Uruchom zmieni kolor na niebieski, co oznacza, że parametry zostały zmodyfikowane, a wykres musi zostać uruchomiony.
Dodatek Dynamo zostanie uruchomiony w tle w celu przetworzenia zmian i zwrócenia zaktualizowanej geometrii w programie FormIt.
W programie FormIt 2022 i w nowszych wersjach pierwsze uruchomienie z panelu Właściwości powoduje utworzenie dedykowanego wystąpienia dodatku Dynamo, co znacznie przyspiesza kolejne operacje edycji.
Można kontynuować korzystanie z programu FormIt, gdy działa dodatek Dynamo.
Należy pamiętać, że po uruchomieniu wykresu Dynamo cała geometria w każdej grupie SendToFormIt zostanie usunięta i zastąpiona.
W programie FormIt 2023 i w nowszych wersjach można za pomocą dodatku Dynamo wysyłać poziomy programu FormIt do programu Excel:
Wskaż paletę dodatku Dynamo w lokalnym katalogu, w którym zapisano wykres Dynamo.
Kliknij prawym przyciskiem myszy miniaturę i kliknij opcję Edytuj osadzony wykres.
Utwórz pusty arkusz kalkulacyjny Excel.
Edytuj pole Położenie arkusza kalkulacyjnego, aby użyć ścieżki do arkusza kalkulacyjnego programu Excel.
Edytuj wszystkie inne pola, które chcesz zmienić, na przykład pole nazwy arkusza.
Zamknij dodatek Dynamo i zapisz wykres.
Teraz można po prostu kliknąć ten przykładowy plik na palecie i uruchomić go w programie FormIt bez konieczności generowania geometrii.
Na palecie Dynamo zostaną wyświetlone dane wejściowe dodatku Dynamo i zostanie otwarty program Excel, aby wyświetlić wyniki z wykresu.
Po wprowadzeniu zmian w modelu można ponownie kliknąć miniaturę wykresu lub przycisk Uruchom, aby zaktualizować arkusz kalkulacyjny o dane poziomów z najnowszej wersji szkicu programu FormIt.
W programie FormIt 2021 i w nowszych wersjach kliknięcie przycisku Uruchom dodatek Dynamo w panelu Dynamo spowoduje automatyczne rozpoczęcie połączonej sesji z programem FormIt.
Spowoduje to otwarcie szablonu wykresu w dodatku Dynamo i automatyczne wygenerowanie geometrii szablonu w programie FormIt.
Wynikowa geometria pojawi się w nowej grupie w początku bieżącego kontekstu edycji grupy. Najlepiej przed uruchomieniem dodatku Dynamo przejść do żądanego kontekstu grupy.
Szablon zawiera węzły programu FormIt i przykładową geometrię. Dopasowanie suwaków spowoduje dostosowanie rozmiaru sześcianu w obu aplikacjach.
W tym miejscu można otworzyć różne wykresy Dynamo lub utworzyć coś nowego za pomocą tych podstawowych komponentów w szablonie i zapisać tą zawartość przy użyciu polecenia Zapisz jako w dodatku Dynamo w nowej lokalizacji.
Istniejące wykresy Dynamo można edytować na dwa różne sposoby: przez edycję wykresów osadzonych, które zostały już umieszczone w programie FormIt, lub przez edycję wykresu źródłowego zapisanego na komputerze.
Po umieszczeniu obiektu Dynamo w programie FormIt jego wykres źródłowy jest kopiowany i osadzany w bieżącym pliku programu FormIt. Edycja w dodatku Dynamo odbywa się za pomocą przycisku Edytuj osadzony wykres.
Wybierz grupę Dynamo i przejdź do panelu Właściwości lub kliknij dwukrotnie grupę, aby automatycznie przełączyć się do panelu Właściwości.
Kliknij przycisk Edytuj osadzony wykres.
W dodatku Dynamo nazwa pliku u góry będzie teraz zawierać tekst „(FormIt)”, co oznacza, że edytujesz wykres osadzony w tym pliku programu FormIt, a nie wykres źródłowy.
Upewnij się, że co najmniej jeden węzeł SendToFormIt jest połączony z geometrią, którą chcesz wysłać do programu FormIt.
W miarę dopasowywania wykresu w programie FormIt są wyświetlane aktualizacje geometrii w czasie rzeczywistym.
Jeśli zmiany w dodatku Dynamo nie zostaną zapisane, program FormIt przywróci ostatnio zapisaną wersję wykresu Dynamo.
Należy pamiętać, że po uruchomieniu wykresu Dynamo cała geometria w każdej grupie SendToFormIt zostanie usunięta i zastąpiona.
Wykresy źródłowe są wyświetlane w panelu Dynamo po połączeniu katalogów lokalnych. Wykresy te są przechowywane na komputerze i można je edytować w dodatku Dynamo, klikając przycisk Edytuj wykres źródłowy.
Połącz katalog zawierający pliki dodatku Dynamo z panelem Dynamo, a następnie przejdź do tego położenia w panelu.
Kliknij prawym przyciskiem myszy miniaturę wykresu Dynamo, który chcesz edytować (lub kliknij strzałkę), a następnie wybierz przycisk Edytuj wykres źródłowy.
Dodatek Dynamo zostanie uruchomiony z otwartym żądanym wykresem, a w programie FormIt zostanie wyświetlona geometria z końcowego wyniku wykresu.
W przypadku wykresów, w których jako danych wejściowych użyto co najmniej jednego węzła SelectFromFormIt, dopóki węzły SelectFromFormIt nie zostaną wypełnione wybranymi elementami, może nie być widoczna wynikowa geometria.
Wynikowa geometria pojawi się w nowej grupie w początku bieżącego kontekstu edycji grupy.
Najlepiej przed kliknięciem przycisku Edytuj wykres źródłowy przejść do żądanego kontekstu grupy.
Po zakończeniu edycji zapisz i zamknij dodatek Dynamo. W programie FormIt wykres źródłowy został skopiowany i osadzony w pliku programu FormIt.
Jeśli zachodzi potrzeba wprowadzenia dodatkowych zmian w wykresie źródłowym, usuń osadzoną kopię i wykonaj ponownie te czynności.

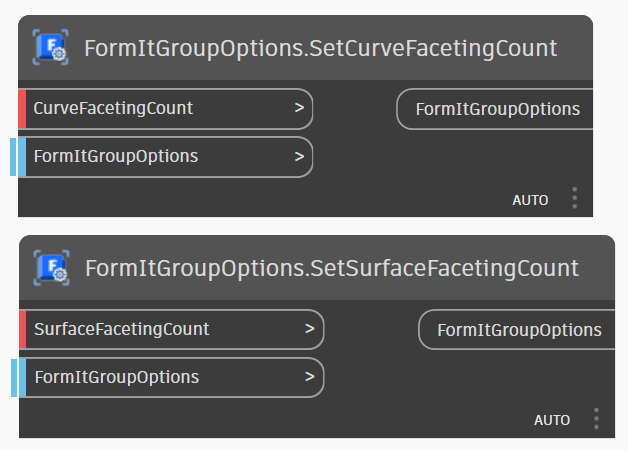

Od wersji FormIt 2023 można sterować płaszczyznami krzywych i powierzchni dołączonych do węzłów SendToFormIt, używając funkcji SetCurveFacetingCount i SetSurfaceFacetingCount węzłów FormItGroupOptions.
Węzły te nadpiszą globalne ustawienia płaszczyzn krzywej i powierzchni, które są zdefiniowane w obszarze Edycja -> Preferencje -> Jednostki i dokładność.
Jest to bardzo przydatne, jeśli wykres Dynamo wymaga wygenerowania zakrzywionych obiektów przy użyciu określonych wartości płaszczyzny, co zmniejsza potrzebę zmiany ustawień globalnych dla każdego przebiegu wykresu dodatku Dynamo w bieżącej sesji.
Ustawienia płaszczyzn można również globalnie skonfigurować w obszarze Edycja -> Preferencje -> Jednostki i dokładność
Po dopasowaniu jakości płaszczyzn w obszarze Preferencje ponownie uruchom wykres, aby użyć nowych globalnych ustawień płaszczyzn.
Dowiedz się więcej na temat ustawień płaszczyzn krzywej i powierzchni w programie FormIt.
Wykorzystaj możliwości grup programu FormIt, aby lepiej zorganizować geometrię dodatku Dynamo i zapewnić niesamowite procesy projektowe.
W przypadku wybierania geometrii dla węzła SelectFromFormIt przydatne jest zapisanie geometrii w grupie programu FormIt i wybranie tej grupy.
Dzięki temu można elastycznie zmieniać zawartość wybranej grupy programu FormIt, a następnie ponownie uruchamiać wykres odwołujący się do tej grupy, aby oglądać zaktualizowane wyniki.
Jeśli zostanie wybrana niezgrupowana geometria, zmiany w tej geometrii mogą spowodować wyświetlenie monitu programu FormIt o ponowne wybranie geometrii przy następnym uruchomieniu wykresu.
Gdy wykres Dynamo jest uruchamiany w programie FormIt, jego wyniki geometryczne są zawarte w grupie programu FormIt.
Każdy węzeł SendToFormIt na wykresie tworzy podgrupę, która zawiera geometrię z portu wejściowego węzła.
Po wygenerowaniu obiektu Dynamo w programie FormIt cały wykres i jego parametry są osadzane jako kopia w pliku programu FormIt.
Po uruchomieniu wykresu geometria wewnątrz każdej podgrupy jest usuwana i ponownie generowana.
Należy zachować ostrożność podczas modyfikowania geometrii lub rysowania powierzchni wewnątrz podgrup, ponieważ zmiany te zostaną utracone po następnym uruchomieniu wykresu Dynamo.
Jednak w przypadku rysowania podgrup (nie geometrii wewnątrz nich) przy użyciu materiałów programu FormIt materiały te będą zachowywane między przebiegami. Zobacz poniżej.
W przypadku używania wielu węzłów SendToFormIt można organizować węzły według materiału, aby można było rysować różne podgrupy programu FormIt za pomocą różnych materiałów.
W tym przykładzie cały budynek jest generowany z prostych płaszczyzn w programie FormIt. Każdy komponent budynku wymagający unikatowych materiałów otrzymuje własny węzeł SendToFormIt:
Po zastosowaniu materiałów do każdej podgrupy materiały są zachowywane między przebiegami dodatku Dynamo:
Za pomocą węzła SelectFromFormIt można wybrać wyniki podgrupy z jednego wykresu Dynamo w celu sterowania wynikami innego wykresu.
W powyższym przykładzie dane wyjściowe przeszklenia z wykresu kreatora budynku są używane jako geometria wyboru dla wbudowanego przykładu ściany kurtynowej witryny:
Po zmianie kształtu budynku można po prostu wybrać grupę systemu szprosów i kliknąć przycisk Uruchom w panelu Właściwości.
Mimo że zawartość grupy przeszklenia uległa zmianie, sama grupa się nie zmieniła, więc nie ma potrzeby ponownego wybierania przeszklenia podczas ponownego uruchamiania wykresu.
Powyższy model jest dostępny w programie FormIt 2022 i w nowszych wersjach jako „Roof Planes Building” (Budynek z płaszczyznami dachu) w podfolderze Building Masses folderu Dynamo Samples.
W połączeniu z rozbudowanymi możliwościami programu FormIt można używać dodatku Dynamo do tworzenia i modelowania całkowicie parametrycznego projektu, wraz z materiałami i zagnieżdżoną logiką, w bogatym kontekście zaawansowanego narzędzia do modelowania koncepcyjnego:
Oprócz tego, co opisano powyżej, grupy Dynamo w programie FormIt działają według tych samych reguł co inne grupy:
Umieszczenie nowego obiektu Dynamo z panelu Dynamo powoduje utworzenie niepowtarzalnej grupy i nie ma wpływu na żadne wystąpienia tego samego obiektu już umieszczone w szkicu.
Kopiowanie i wklejanie grup Dynamo powoduje zachowanie ich identyczności. Wszelkie zmiany wprowadzone w jednej kopii wykresu Dynamo spowodują również aktualizację geometrii w jego identycznych wystąpieniach, chyba że zostaną ona ustawione jako niepowtarzalne.
Grupy Dynamo można ustawić jako niepowtarzalne za pomocą skrótu MU lub za pomocą menu kontekstowego:
Najskuteczniejsze węzły do przesyłania danych między programem FormIt i dodatkiem Dynamo.
Aby wygenerować obiekty Dynamo w programie FormIt, dołącz żądane wyjście węzła geometrycznego do wejścia geometry co najmniej jednego węzła SendToFormIt:
FormItGroupOptions jest nowym (opcjonalnym) portem w programie FormIt 2022 i został szczegółowo opisany w sekcji Węzły FormItGroupOptions poniżej.
W programie FormIt 2021.3 i w nowszych wersjach można użyć wielu węzłów SendToFormIt w celu zorganizowania wyników dodatku Dynamo w uporządkowane grupy i podgrupy programu FormIt.
Węzeł SendToFormIt uwzględnia flagę Is Output, która jest domyślnie zaznaczona. Kliknięcie węzła prawym przyciskiem myszy umożliwia sprawdzenie:
Gdy ta opcja jest zaznaczona, geometria dołączona do tego węzła SendToFormIt będzie wyświetlana w programie FormIt wewnątrz podgrupy.
Gdy ta opcja nie jest zaznaczona, do programu FormIt nie zostanie wysłana żadna geometria, a odpowiednia podgrupa (jeśli istnieje) zostanie usunięta.
W programie FormIt 2021 i w nowszych wersjach można wybrać geometrię z programu FormIt do użycia jako dane wejściowe w wykresach Dynamo:
Nazwa węzła SelectFromFormIt będzie używana w monitach w programie FormIt, dlatego należy ustawić nazwę dobrze wskazującą, jaki typ geometrii programu FormIt powinien zostać wybrany:
Po kliknięciu przycisku Wybierz z programu FormIt w edytorze wykresów Dynamo lub w panelu Właściwości program FormIt uruchomi tryb kreatora wyboru umożliwiający przejście przez proces wyboru geometrii:
Węzeł SelectFromFormIt uwzględnia flagę Is Input, która jest domyślnie zaznaczona. Należy sprawdzić, czy ta opcja jest włączona, aby można było pracować w programie FormIt. Kliknij prawym przyciskiem myszy węzeł, aby to sprawdzić.
Gdy jest zaznaczone pole wyboru Is Input:
Miniatura wykresu w panelu Dynamo wskazuje, że wymagany jest wybór:
Podczas uruchamiania wykresu kreator wyboru programu FormIt przeprowadzi użytkownika przez wybór ustawień dla każdego węzła SelectFromFormIt, począwszy od górnej części wykresu.
Po wygenerowaniu po raz pierwszy w panelu Właściwości w programie FormIt zostanie wyświetlony przycisk dla każdego węzła SelectFromFormIt.
Kliknięcie tych przycisków powoduje uruchomienie kreatora wyboru, co pozwala zmienić wybór użyty do wygenerowania końcowej geometrii. Po ponownym wybraniu wykres zostanie automatycznie uruchomiony ponownie.
Nadaj węzłowi SelectFromFormIt nazwę wskazującą oczekiwany typ geometrii. Na przykład: „Wybierz obwiednię obszaru (krawędzie)”
Można wybrać dowolny typ geometrii programu FormIt, ale często najlepiej jest umieścić wybór w grupie programu FormIt i wybrać ją zamiast geometrii nieprzetworzonej.
Jeśli zachodzi potrzeba przesunięcia wyników wykresu Dynamo opartego na wyborze, najlepiej jest najpierw przesunąć geometrię wyboru, a następnie ponownie uruchomić wykres, który uwzględni zaktualizowaną geometrię wyboru i odpowiednio zmieni własne położenie.
Można również zgrupować wyniki dodatku Dynamo i wybór, a następnie przesuwać grupę je zawierającą.
W przypadku wysłania geometrii programu FormIt do dodatku Dynamo wszelkie atrybuty, materiały lub zagnieżdżone grupy zostaną utracone po późniejszym zwróceniu geometrii do programu FormIt.
W przypadku edycji wykresu opartego na wyborze w dodatku Dynamo i zmiany wybranej geometrii w programie FormIt należy ponownie wybrać geometrię, klikając przycisk „Wybierz z programu FormIt” w węźle SelectFromFormIt.
Podczas wybierania w programie FormIt stosowany jest aktywny filtr wyboru. Aby przykładowo wybrać wierzchołki programu FormIt, należy włączyć tę opcję w filtrze wyboru.
Szeroki wachlarz opcji wprowadzania danych ułatwiających dostosowanie wykresów Dynamo w programie FormIt.
W programie FormIt 2022.1.0 i w nowszych wersjach można użyć węzła FormItLengthString, aby określić wymiary w dowolnym obsługiwanym typie jednostki programu FormIt (stopy-cale, cale, m, cm, mm) niezależnie od ustawienia jednostki programu FormIt w aktywnym szkicu.
Podobnie jak w przypadku innych obsługiwanych węzłów wejściowych, węzeł FormItLengthString będzie wyświetlany na palecie Właściwości programu FormIt, gdy zostanie oznaczony jako dane wejściowe (Is Input), a po zmianie nazwy jego nowa nazwa będzie wyświetlana w programie FormIt:
Każde wystąpienie węzła FormItLengthString może być używane z dowolnym typem jednostki, więc pojedynczy wykres Dynamo może zawierać połączenie różnych jednostek, jak pokazano powyżej.
W programie FormIt 2022.1.1 i w nowszych wersjach przełączenie wykresu w celu używania węzłów FormItLengthString (przez umieszczenie pierwszego na wykresie) lub przełączenie wykresu w celu używania tylko liczb nieprzetworzonych (przez usunięcie ostatniego węzła FormItLengthString) spowoduje zmianę niektórych zachowań podczas edycji wykresu w dodatku Dynamo:
W przypadku korzystania z węzła SelectFromFormIt podczas edycji wykresu przełączenie między liczbami nieprzetworzonymi a węzłem FormItLengthString w powyższy sposób wymaga ponownego wybrania geometrii dla każdego węzła SelectFromFormItNode, aby wyniki były nadal poprawnie skalowane w programie FormIt.
Po umieszczeniu pierwszego węzła FormItLengthString na wykresie wszystkie liczby mające być wymiarami (w tym dane wejściowe w postaci liczb nieprzetworzonych) będą opisywać wartości w metrach (jest to jednostka macierzysta dodatku Dynamo).
Węzeł SendToFormIt uwzględni tę zmianę i zapewni zachowanie właściwego rozmiaru wygenerowanej geometrii w programie FormIt.
I na odwrót: usunięcie wszystkich węzłów FormItLengthString z wykresu spowoduje przełączenie liczb nieprzetworzonych na odpowiednie ustawienia jednostek programu FormIt (jest to stare zachowanie).
Liczbowe dane wyjściowe węzłów FormItLengthString będą również wyrażone w metrach, ale nie spowoduje to zmiany rozmiaru wyników geometrycznych w programie FormIt:
Standardowe węzły wejściowe dodatku Dynamo są wyświetlane w panelu Właściwości programu FormIt, gdy w dodatku Dynamo są oznaczone jako dane wejściowe (Is Input):
Suwaka liczby
Suwak liczby całkowitej
Liczba
Ciąg
Boolean Toggle
Można zmienić nazwę węzłów wejściowych: jest to zalecane dla zachowania przejrzystości. Ich nowe nazwy będą wyświetlane w programie FormIt:
Różne metody wyświetlania wyników niegeometrycznych z dodatku Dynamo w programie FormIt.
Węzły Watch oznaczone jako będące wyjściami (Is Output) są wyświetlane w sekcji wyjść węzłów obserwacyjnych w panelu Właściwości w programie FormIt 2022 i w nowszych wersjach:
W programie FormIt 2022.1 i w nowszych wersjach można wyświetlać powiadomienia po stronie programu FormIt z wykresu Dynamo za pomocą węzła UI.ShowNotification:
W programie FormIt 2022.1 i w nowszych wersjach można rejestrować dodatkowe dane bezpośrednio w konsoli aplikacji FormIt (w oknie danych Wynik skryptu) za pomocą węzła FormIt.ConsoleLog:
Kontroluj sposób przesyłania danych do programu FormIt na poziomie poszczególnych geometrii lub na poziomie zawierających je grup.
W programie FormIt 2022.1 i w nowszych wersjach istnieje możliwość dostosowania sposobu wysyłania poszczególnych geometrii Dynamo do programu FormIt za pomocą węzłów FormItGeometryOptions.
Określ warstwę dla poszczególnych geometrii w wygenerowanej grupie Dynamo.
Określ atrybut ciągu dla poszczególnych geometrii w wygenerowanej grupie Dynamo.
Węzły FormItGeometryOptions mogą być używane przed węzłem SendToFormIt:
W programie FormIt 2022 i w nowszych wersjach można dostosować sposób generowania grupy Dynamo z węzła SendToFormIt w programie FormIt za pomocą węzłów FormItGroupOptions.
Określ, czy węzeł SendToFormIt wysyła geometrię do programu FormIt jako siatkę, czy jako obiekt.
Określ warstwę dla grupy utworzonej przez węzeł SendToFormIt.
Określ atrybut ciągu dla grupy utworzonej przez węzeł SendToFormIt.
Można użyć dowolnej kombinacji węzłów FormItGroupOptions w dowolnej kolejności, łącząc je ze sobą szeregowo:
Program FormIt w wersji 2022.1 i nowszych zapewnia dostęp do interfejsów API języka JavaScript i funkcji niestandardowych z dodatku Dynamo za pośrednictwem dwóch nowych węzłów:
Węzeł CallJSAPI umożliwia wywoływanie interfejsów API języka JavaScript programu FormIt bezpośrednio z dodatku Dynamo.
Nazwy funkcji i parametry można znaleźć w dokumentacji języka JavaScript, która jest podzielona na dwie części: Interfejs API programu FormIt oraz Interfejs API WSM (jądro modelowania).
CallPluginJS
Natomiast węzeł CallPluginJS umożliwia wywoływanie funkcji niestandardowych z wczytanej wtyczki lub fragmentu skryptu wykonywanego z poziomu okna Edytor skryptów.
Aby można było używać dodatku Dynamo w programie FormIt, potrzebny jest program FormIt dla systemu Windows w wersji 17.0 lub nowszej.
Integracja programu FormIt i dodatku Dynamo jest regularnie uzupełniana o nowe funkcje i poprawki, dlatego najlepiej jest pobrać najnowszą aktualizację, gdy jest dostępna.
Potrzebny jest również system Windows 10. Ze względów technicznych starsze wersje systemu Windows nie są już obsługiwane.
Rozwiązywanie problemów
Jeśli masz system z kartą graficzną NVIDIA lub AMD albo z wieloma kartami, może być konieczne skonfigurowanie w programie FormIt i dodatku Dynamo używania posiadanego procesora graficznego o wysokiej mocy:
C:/Program Files/Autodesk/FormIt/FormIt.exe
C:/Program Files/Autodesk/FormIt/DynamoSandbox/FormItDynamoSandbox.exe
Jeśli masz kartę NVIDIA, upewnij się, że masz zainstalowany panel sterowania NVIDIA
Jeśli używasz nieanglojęzycznych ustawień regionalnych, może być konieczne skonfigurowanie ustawień regionu systemu Windows 10 z językiem angielskim, aby uniknąć problemów z niektórymi węzłami Dynamo:
Wyszukaj w menu Start wyraz „językowe” i wybierz pozycję „Ustawienia językowe”.
W prawym górnym rogu okna dialogowego Język kliknij opcję „Administracyjne ustawienia języka”
Kliknij przycisk „Zmień ustawienia regionalne systemu...”
Wybierz opcje „Angielski (Stany Zjednoczone)”
Jeśli za pomocą wykresów nie można wygenerować wyników w programie FormIt podczas pracy z małą geometrią lub liczbami, spróbuj zmienić ustawienie skalowania dodatku Dynamo na „Małe”:
Menu Dynamo > Preferencje > Ogólne > Skalowanie geometrii > Małe
Potrzebujesz pomocy dotyczącej połączenia produktów FormIt + Dynamo? Poinformuj nas na forach.
Kliknij przycisk „Połącz katalog” w panelu Dynamo, a następnie ponownie kliknij przycisk (+) w oknie dialogowym Preferencje, aby wybrać katalog do połączenia z programem FormIt:
