Widoki prostopadłe
Wyświetl model w różnych widokach prostopadłych, w tym w widokach z góry, z boków i z dołu.

Widoki prostopadłe można znaleźć w menu Widok, klikając ikonę Prostopadły na ruchomym pasku narzędzi nawigacji lub używając skrótu VO. Kliknij ikonę Widok z góry na ruchomym pasku narzędzi nawigacji, aby uzyskać dostęp do kilku opcji widoku.

Zestaw przydatnych wskazówek podczas pracy z widokami prostokątnymi:
Podczas przełączania się między widokami prostopadłymi program FormIt zachowuje poziom powiększenia w celu zachowania spójności.
Podczas przełączania się między widokami elewacji (przód/prawo/lewo/tył) program FormIt zachowuje wysokość podłoża w celu zachowania spójności.
Aby zablokować przesuwanie widoku w kierunku osi poziomej lub pionowej, podczas przesuwania w widoku prostopadłym można przytrzymać naciśnięty klawisz Shift.
Kierunki widoku prostopadłego są oparte na osiach globalnych. Można ponownie wyrównać osie, co spowoduje zmianę orientacji wszystkich widoków prostopadłych:

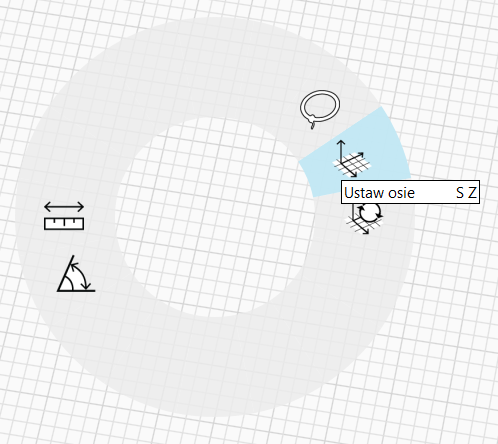

Użyj skrótu SZ lub kliknij prawym przyciskiem myszy w pustej przestrzeni (poza wszelkimi geometriami):

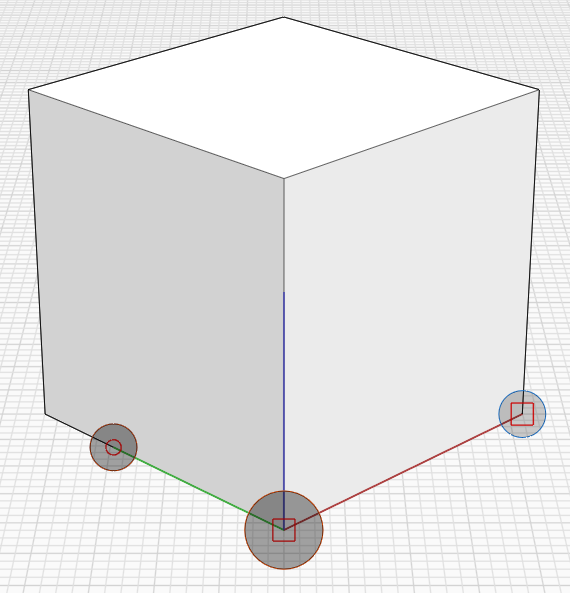

Ustaw początek i ustaw uchwyt na czerwonych osiach, aby wyrównać go z konkretnym kierunkiem
Widoki prostopadłe działają w połączeniu z innymi funkcjami programu FormIt:
Zapisuj widoki elewacji jako sceny, aby móc do nich później wracać.
Steruj widocznością geometrii, która może przeszkadzać w widokach elewacji, za pomocą warstw.
Dodawaj płaszczyzny przekroju, aby tworzyć elewacje-przekroje.
