Splajn

Narzędzie Splajn umożliwia tworzenie szkiców organicznych w przestrzeni lub na innych obiektach.

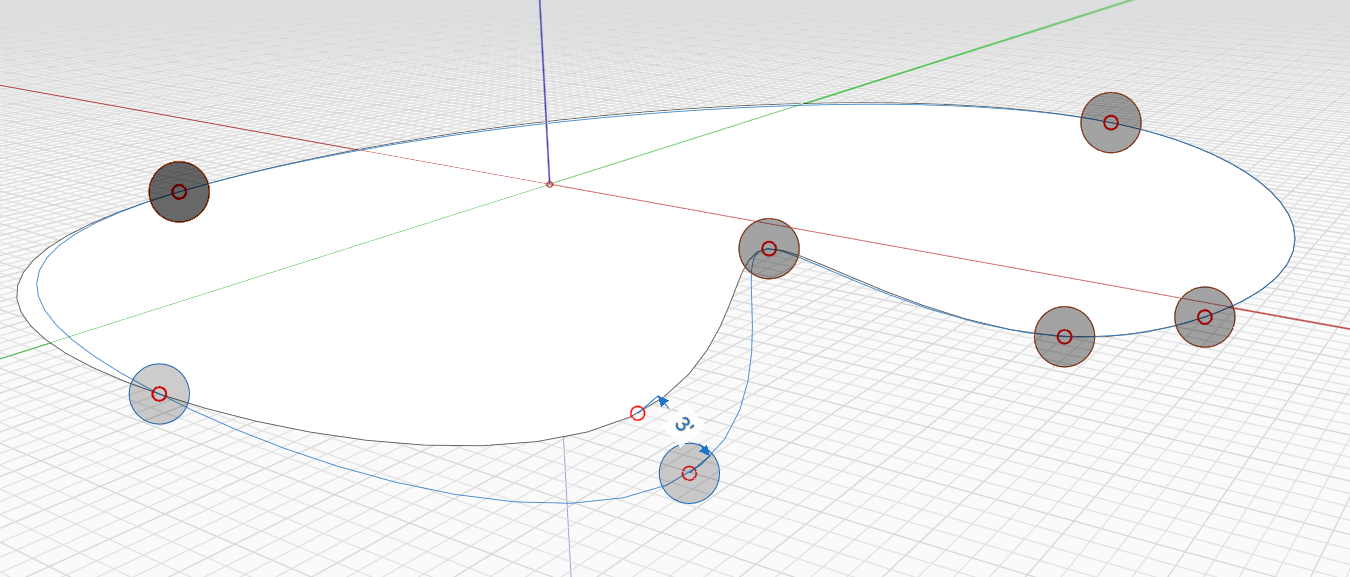

Splajn jest rysowany na podstawie co najmniej 3 punktów interpolowanych. Połączona geometria zostaje uproszczona, tworząc gładką, organiczną krzywą między określonymi punktami. Podobnie jak w przypadku innych narzędzi do rysowania splajny można rysować w 3D przez przyciąganie do punktów 3D podczas rysowania.

Aby określić odległość, rozpocznij wpisywanie wartości wymiaru, a potem naciśnij przycisk OK lub naciśnij klawisz Enter w oknie dialogowym Edycja wymiaru.

Splajny mogą również się domykać, tworząc powierzchnię.

Edytowanie splajnu

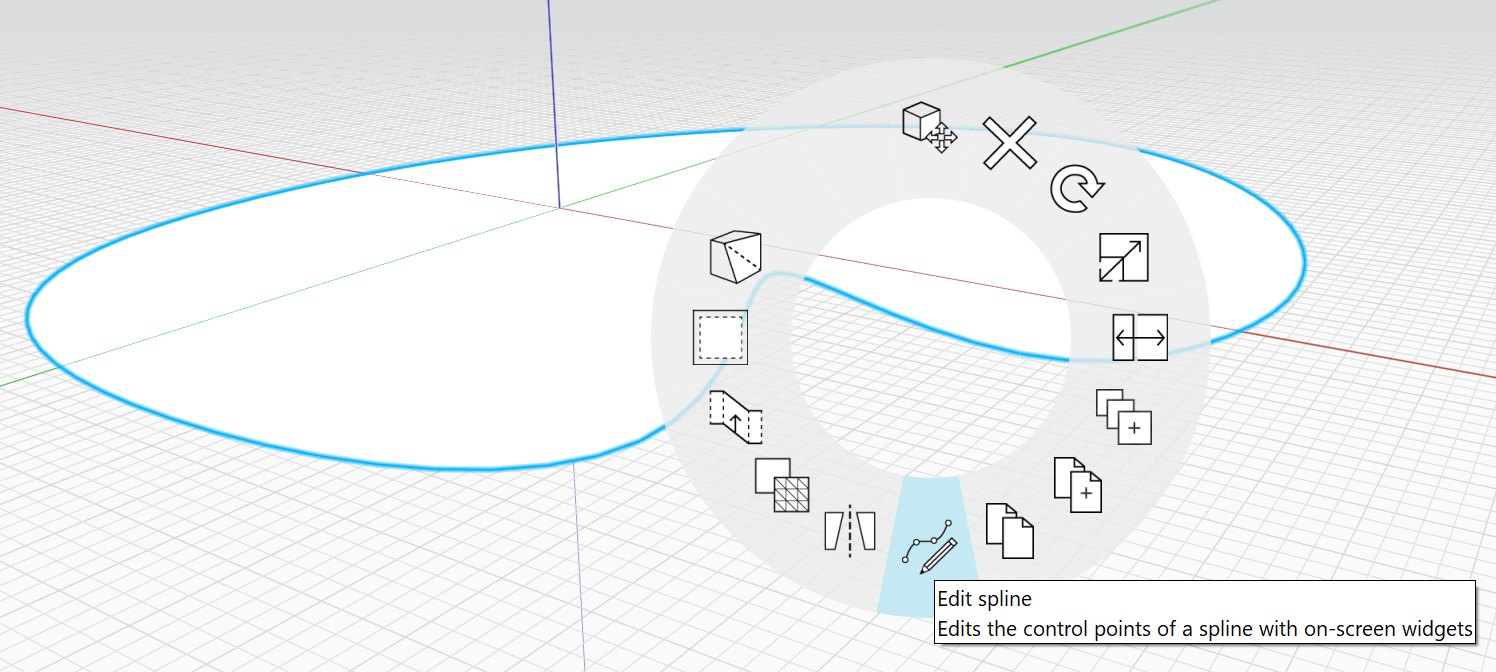

Można też zmodyfikować punkty splajnu, który już umieszczono, klikając go prawym przyciskiem myszy i wybierając opcję Edytuj splajn u dołu:

Zostaną wyświetlone uchwyty edycji splajnu, które umożliwiają ich przesunięcie. Podczas edycji nowy splajn będzie wyświetlany jako kontur.

Aby ukończyć edycję, zamknij narzędzie, klikając inne miejsce lub naciskając klawisz ESC. Nowy splajn zastąpi bieżący splajn.
