# Vistas ortogonais

Visualize o modelo em várias vistas ortogonais, incluindo superior, lateral e inferior.

![](https://2039420718-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fpvrg3LlJOoVEaLEzPCaq%2Fuploads%2Fgit-blob-02cae1f7994e6e3d2d9b3f1574f7e0d9d335b37d%2Finfotainment_2016_product_02.png?alt=media)

Você encontrará as vistas ortogonais no menu Vista, clicando no ícone Ortogonal na barra de ferramentas de navegação flutuante ou usando o atalho V O. Clique no ícone Vista superior na barra de ferramentas de navegação flutuante para acessar várias opções de vista.

![](https://2039420718-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fpvrg3LlJOoVEaLEzPCaq%2Fuploads%2Fgit-blob-2d726e2893f0b0383f61e6a2144af756de6d8f09%2Ffloating-nav_flyout-v2.png?alt=media)

**Algumas dicas úteis ao trabalhar com vistas ortogonais:**

* Ao alternar entre vistas ortogonais, o FormIt manterá o nível de zoom para fins de consistência.
* Ao alternar entre vistas de elevação (frontal/direita/esquerda/trás), o FormIt manterá a altura do solo para consistência.
* É possível manter pressionada a tecla Shift ao efetuar o pan em uma vista ortogonal para bloquear o movimento Pan para o eixo horizontal ou vertical.
* As direções da vista ortogonal são baseadas nos eixos universais. É possível realinhar os eixos, o que alterará as orientações de todas as vistas ortogonais:

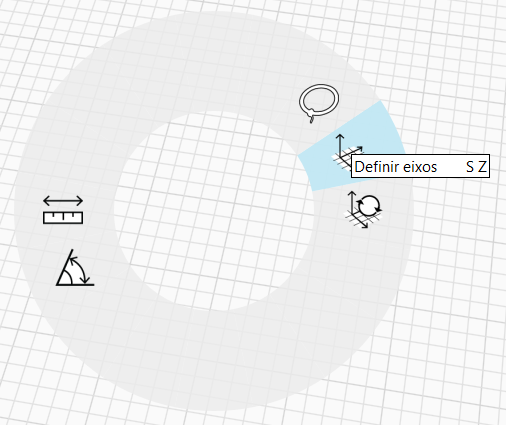

  * Use o atalho SZ ou clique com o botão direito do mouse no espaço (não sobre qualquer geometria):

  <img src="https://2039420718-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fpvrg3LlJOoVEaLEzPCaq%2Fuploads%2Fgit-blob-cd2ebda29925b717843d4824f84a8508ac550a51%2Fset-axes_context.PNG?alt=media" alt="" data-size="original">

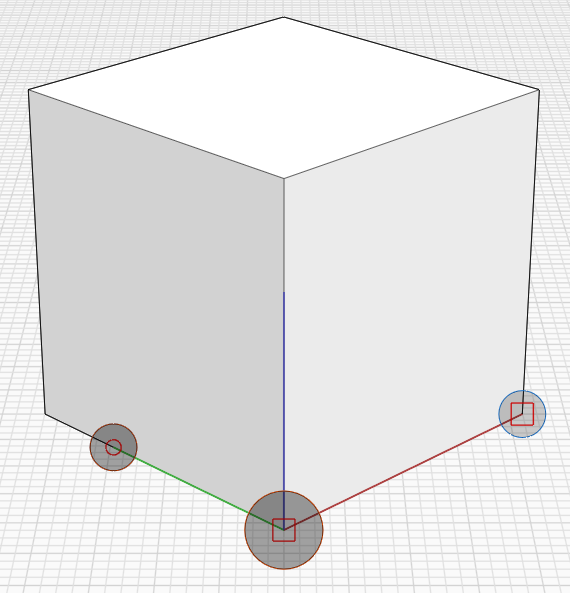

  * Defina a origem e, em seguida, a alça nos eixos vermelhos para alinhá-la com uma direção significativa

  <img src="https://2039420718-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fpvrg3LlJOoVEaLEzPCaq%2Fuploads%2Fgit-blob-8da3a82c835d990e2ed4f525bc2ea563f89806dd%2Fset-axes.PNG?alt=media" alt="" data-size="original">

**As vistas ortogonais funcionam em conjunto com outros recursos do FormIt:**

* Salve as vistas de elevação como Cenas para que você possa retornar a elas mais tarde.
* Controle a visibilidade da geometria que pode atrapalhar as vistas de elevação usando camadas.
* Adicione planos de corte para criar elevações de corte.
