# Дуга

Используйте инструмент «Дуга» для создания половинных окружностей или симметричных дуг. Существует два способа создания дуг.

## Дуга по трем точкам

![](https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-2c5d2effd365e1b87c2a242383e1762be8cb08f6%2Farc_three_pts.png?alt=media)

Дуга определяется с помощью трех точек, и ее можно построить по осям X, Y и Z. Определите первую точку, затем задайте расстояние от первой до второй точки и, наконец, укажите высоту дуги с помощью третьей точки. Автоматически отобразится точка «полукруга» для привязки, без которой линия дуги будет выходить за первые две точки.

При определении положения второй точки отображается значение расстояния между первой и второй точками. Его можно задать вручную, введя значение на клавиатуре, и оно появится в окне ввода размера.

![](https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-c03edd8775dbe891a42a5912611c2fdd266822a5%2Farc-by-three-pts.png?alt=media)

После построения дуги можно создать грань, соединив первую и вторую точки с помощью [инструмента «Линия»](https://windows.help.formit.autodesk.com/ru/tool-library/line-tool).

## Дуга по центру

![](https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-0b61853b96edbd02cacebc98110691db1ef25884%2Farc-by-center%20\(1\).png?alt=media)

Выберите среднюю точку дуги, затем перетащите, чтобы задать центр дуги, и снова перетащите, чтобы указать длину дуги. Чтобы указать точное количество градусов для дуги, просто начните вводить нужное значение.

![](https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-91eac06f526c11b46aa2a96d8d40ed56e451bbfd%2Farc_circle_demo.gif?alt=media)

## Редактирование дуги

Можно изменить уже размещенную дугу, щелкнув ее правой кнопкой мыши и выбрав в нижней части команду «Редактировать дугу».

<figure><img src="https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-1cbe447050d5978d0c75d948ce3b5c539d43f6ea%2Fimage%20(12).png?alt=media" alt=""><figcaption></figcaption></figure>

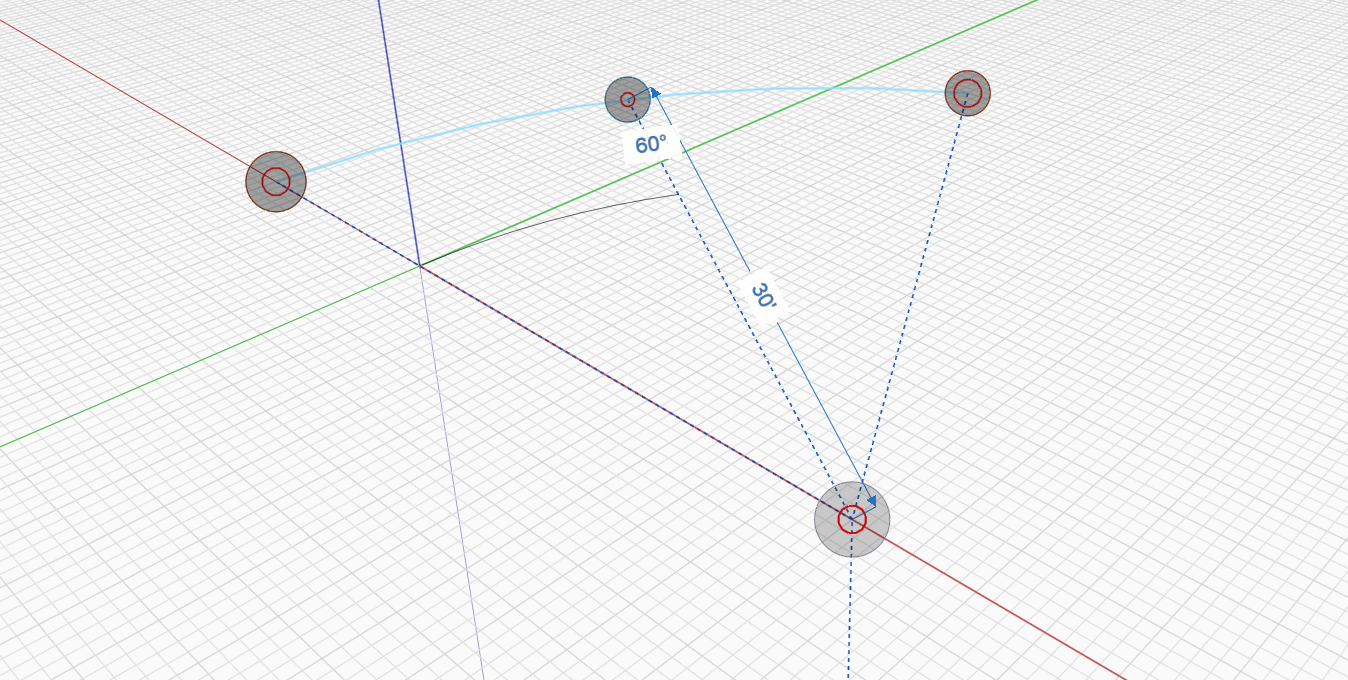

Появятся ручки редактирования дуги, позволяющие изменить радиус, угол или выравнивание дуги. Новая дуга будет отображаться в виде контура при редактировании.

<figure><img src="https://911479504-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTy1RB39tHrJIZ4W3sCan%2Fuploads%2Fgit-blob-02d754e43c6ed21c7195eac46a8778e2434b6763%2Fimage%20(11).png?alt=media" alt=""><figcaption></figcaption></figure>

Для завершения редактирования закройте инструмент, щелкнув в пустом месте или нажав клавишу ESC. Новая дуга заменит текущую.
