Изменение граней, ребер и точек

Применение команд выдавливания и вытягивания к размещенным объектам открывает множество интересных возможностей проектирования. Выбрать отдельную вершину, ребро, грань или сеть можно одним щелчком.

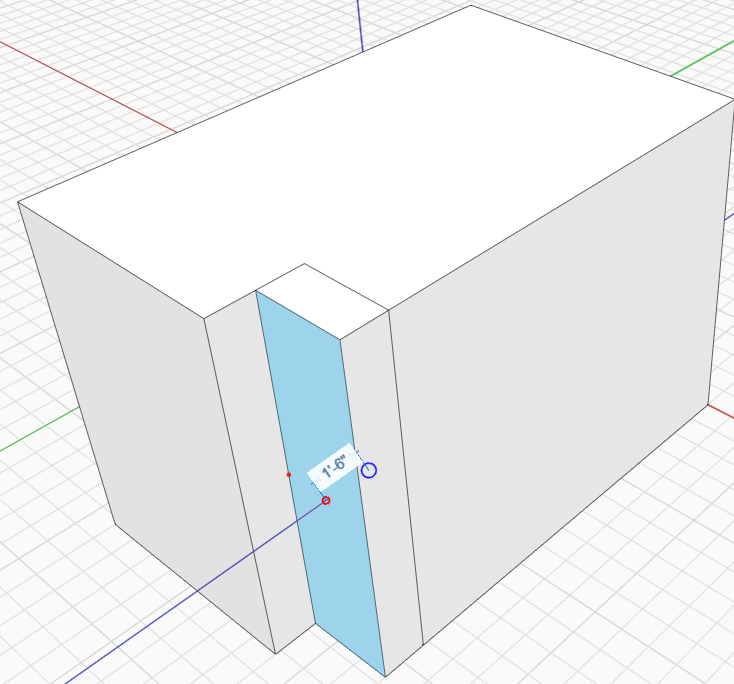

Изменение граней

1. Щелкните грань.

2. FormIt автоматически переключится в режим перетаскивания грани или выдавливания.

3. Щелкните в пустом пространстве, чтобы определить начальную точку операции.

4. После щелчка можно выполнить привязку к другим объектам для выравнивания нужной грани.

5. Как и при перемещении, можно щелкнуть временный размер или просто начать вводить значение, чтобы определить расстояние перемещения.

Кроме того, можно удалить грань с помощью клавиши DELETE или команды «Удалить» в контекстном меню.

Удалить грань также можно, щелкнув правой кнопкой мыши и нажав кнопку X.

Изменение ребер

1. Щелкните ребро.

2. FormIt автоматически переключится в режим перемещения.

3. Наведите курсор на точку в пространстве, с которой требуется начать операцию перемещения.

4. Щелкните и начните перетаскивать ребро для изменения формы.

Изменение точек

1. Щелкните один из углов любого из кубов.

2. Как и при работе с ребром, при перетаскивании точки вдоль одной из осей происходит переопределение формы. Далее: «Непропорциональное масштабирование»
