Сплайн
Инструмент «Сплайн» позволяет создавать органические эскизы в пространстве или на поверхности объектов.

Для сплайна необходимо не менее 3 интерполированных точек. Связанная геометрия упрощается за счет создания плавной органической кривой между указанными точками. Как и другие инструменты рисования, сплайны можно создавать в 3D путем привязки к 3D-точкам в процессе рисования.
Чтобы задать расстояние, введите значение размера и нажмите кнопку «ОК» или клавишу ENTER в диалоговом окне «Редактирование размера».
Сплайн также можно замкнуть для создания грани.


Редактирование сплайна

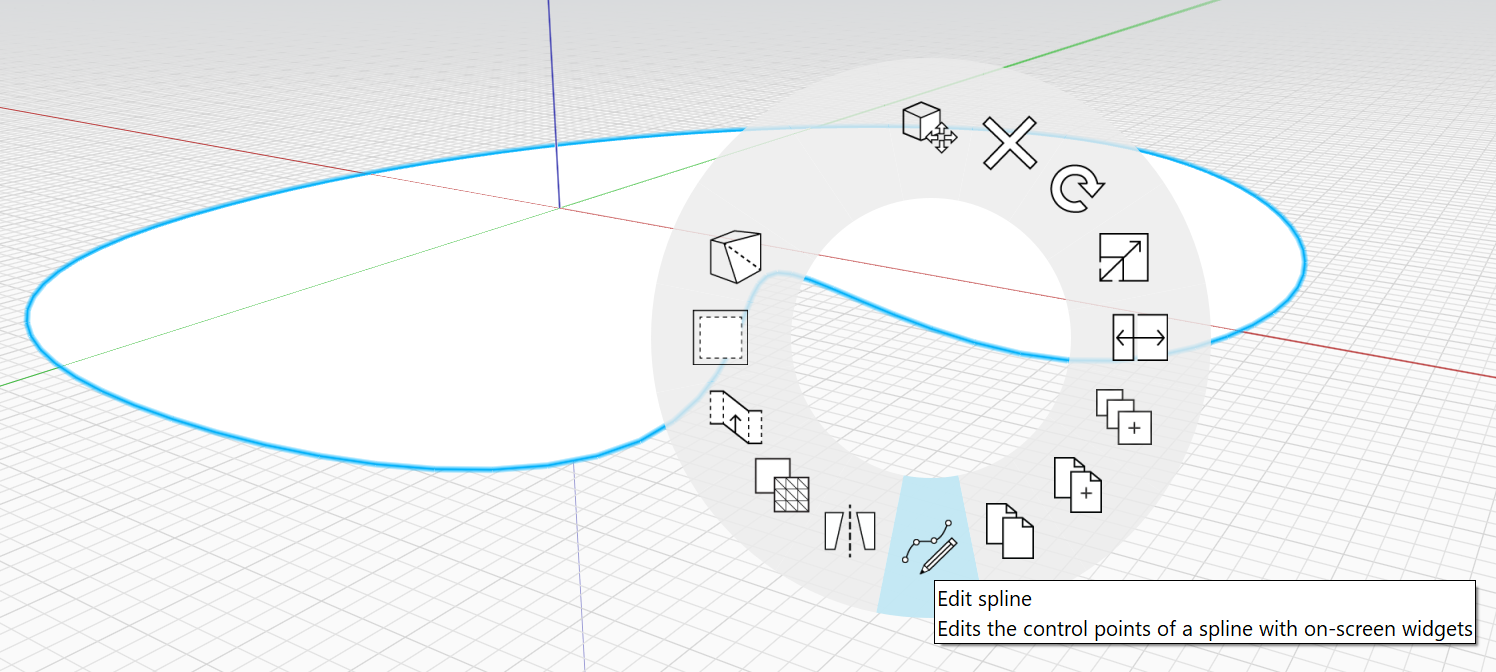

Можно изменить точки уже размещенного сплайна, щелкнув его правой кнопкой мыши и выбрав в нижней части окна команду «Редактировать сплайн».

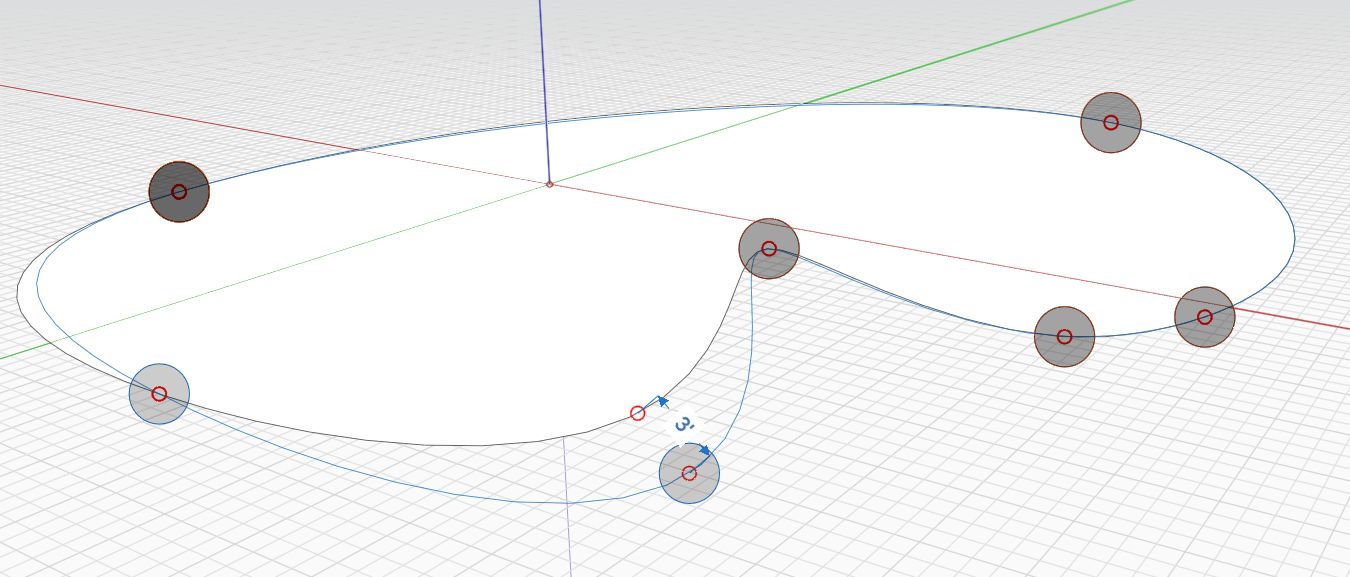

Появятся ручки редактирования сплайна, позволяющие их перемещать. Новый сплайн отобразится в виде контура при редактировании.

Для завершения редактирования закройте инструмент, щелкнув мышью в пространстве или нажав клавишу ESC. Новый сплайн заменит текущий.
