# 圆弧

使用“圆弧”工具创建半圆或对称圆弧。有两种方法可以创建圆弧。

## 按三点方式创建圆弧

![](/files/eqdFZ5lAT9sjxB8JrjnQ)

圆弧由三个点定义，可以在 X、Y 和 Z 轴上绘制。定义第一个点，然后确定从第一个点到第二个点的距离，最后确定圆弧高度的第三个点。您将自动获得一个可以捕捉到的“半圆”点；除该点之外，圆弧线将延伸超过前两个点。

在确定下一个位置的第二个点时，可以看到第一个点和第二个点之间的长度；要手动指定长度，只需输入值，就会显示一个标注框。

![](/files/HCp011nwDyMb5Y9U8v6I)

在绘制圆弧后，可以使用[“线”工具](/zh-cn/tool-library/line-tool.md)创建一个面，来连接第一个点和第二个点。

## 按圆心创建圆弧

![](/files/4z3I0ieCGPgenuTAyCmQ)

选择圆弧的中点、拖动以选择圆心，然后拖动以定义圆弧的长度。只需开始键入值，即可输入圆弧的精确度数。

![](/files/JFGIRKj9kDO2qkzdiYyb)

## 编辑圆弧

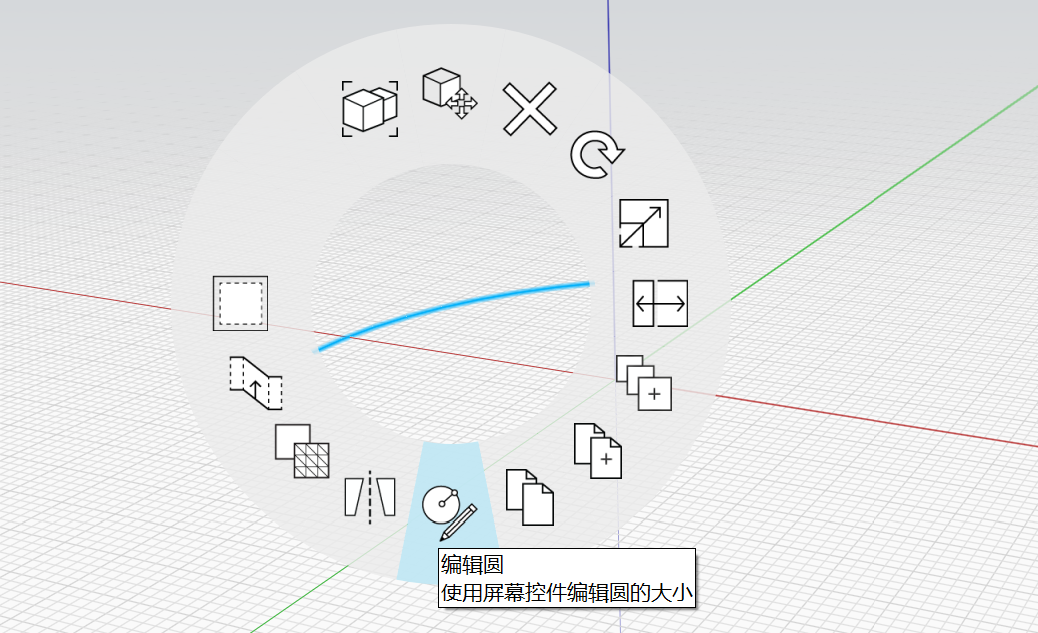

还可以通过在已放置的圆弧上单击鼠标右键，然后选择底部的“编辑圆弧”，来修改该圆弧：

<figure><img src="/files/d0yNy1umf8TrfF9T0U5W" alt=""><figcaption></figcaption></figure>

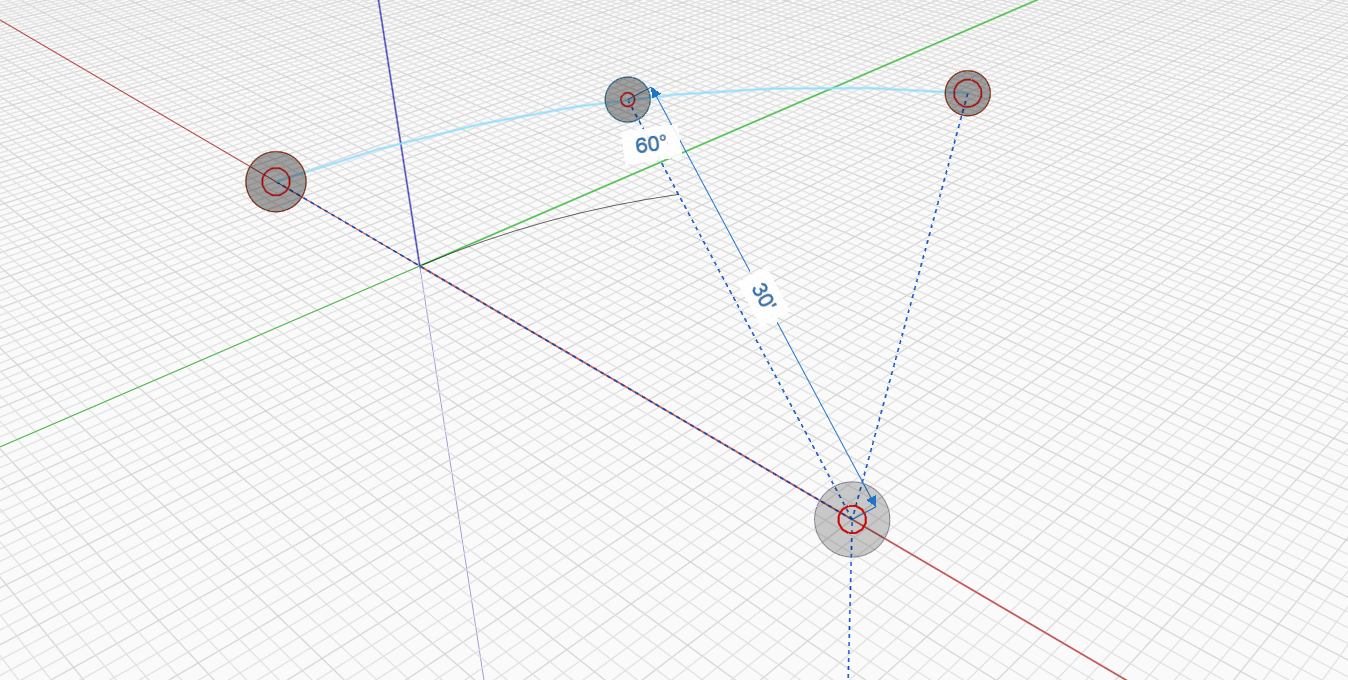

“编辑圆弧”夹点将显示，以便可以更改圆弧的半径、角度或对齐方式。新的圆弧在编辑时会显示为轮廓。

<figure><img src="/files/xrAqHdtzRWMEmIc16ruQ" alt=""><figcaption></figcaption></figure>

要完成编辑，请通过单击空白区域或点击“ESC”键以退出该工具。新圆弧即会替换当前圆弧。
