弧
使用「弧」工具建立半圓或對稱弧。建立弧的方法有兩種。
用三個點畫弧
弧由三點定義,可以在 X、Y 和 Z 軸上繪製。定義第一點,然後決定第一點到第二點的距離,最後決定第三點得到弧的高度。系統會自動為您提供一個可鎖點的「半圓」點;除此之外,弧線將延伸通過前兩個點。
在決定下一個位置的第二點時,您可以看到第一點與第二點之間的長度;若要手動指定長度,只需輸入值,就會顯示尺寸方塊。
繪製弧後,您可以使用直線工具連接第一點和第二點來建立一個面。

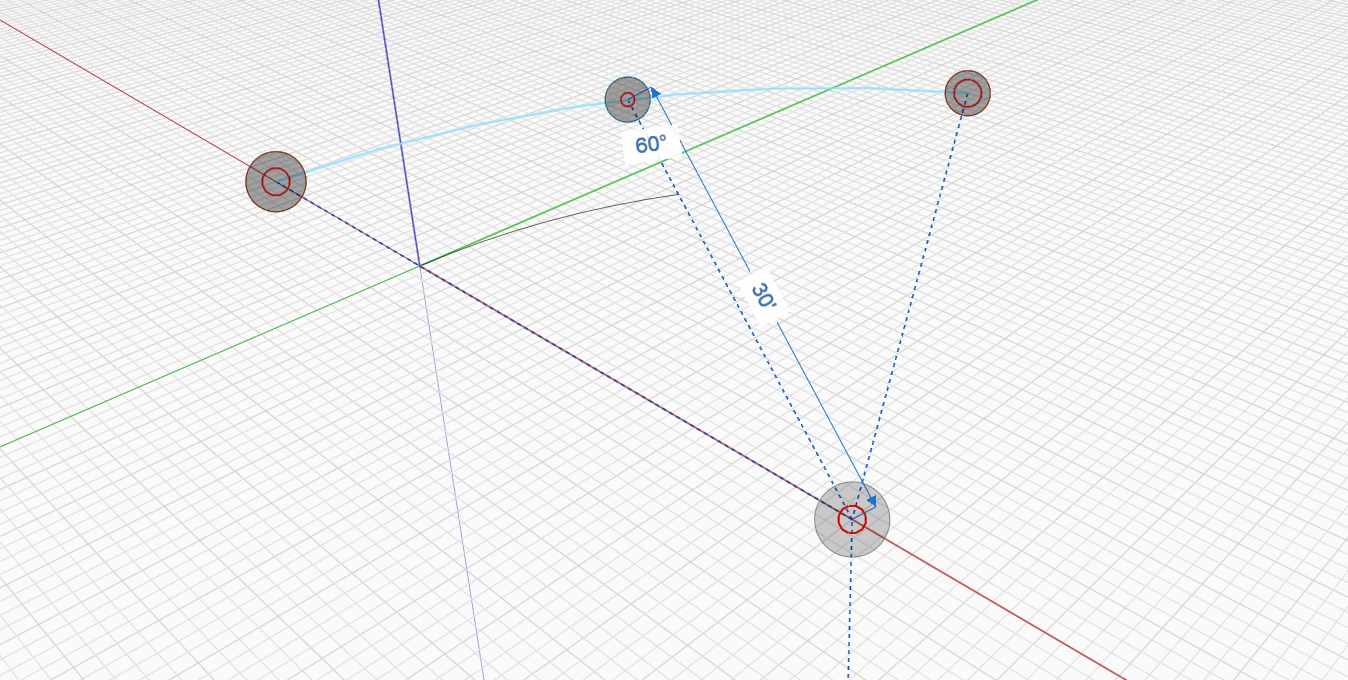

用中心畫弧
選擇弧的中點,然後拖曳以選擇中心點,再拖曳以定義弧的長度。只需開始鍵入值,即可輸入弧的精確度數。
編輯弧

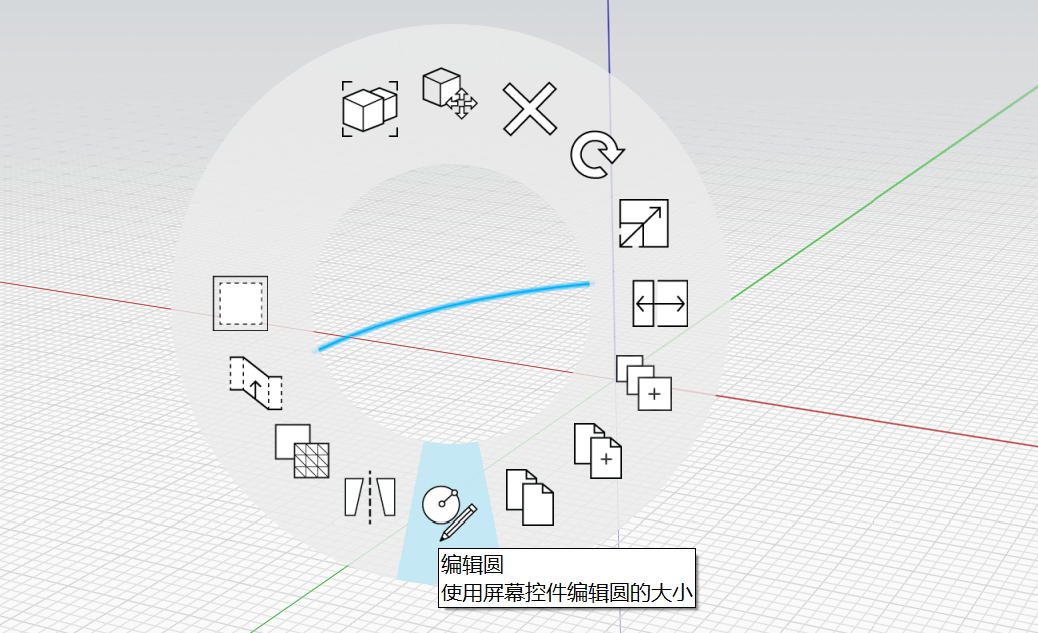

您也可以在放置的弧上按一下右鍵,然後選擇底部的「編輯弧」來修改弧:
此時會顯示「編輯弧」掣點,讓您變更弧的半徑、角度或對齊方式。編輯時,新弧將以輪廓顯示。
若要完成編輯,請按一下空白空間或按 Esc 結束工具。新弧將取代目前的弧。
