正投影視圖

在各種正投影視圖 (包括上視圖、側視圖和下視圖) 中檢視模型。

您可以按一下浮動導覽工具列中的「正投影」圖示,或使用快速鍵 V O,在「視圖」功能表中找到正投影視圖。按一下浮動導覽工具列中的「上視圖」圖示,以存取數個視圖選項。

使用正投影視圖時的一些有用提示:

  • 在正投影視圖之間切換時,FormIt 會維持縮放等級以保持一致性。

  • 切換立面視圖 (前/右/左/後) 時,FormIt 會維持地面高度以保持一致性。

  • 在正投影視圖中平移時,您可以按住 Shift 鍵,將平移的移動鎖定在水平或垂直軸。

  • 正投影視圖方向以世界軸為基礎。您可以重新對齊軸,這會變更所有正投影視圖的方位:

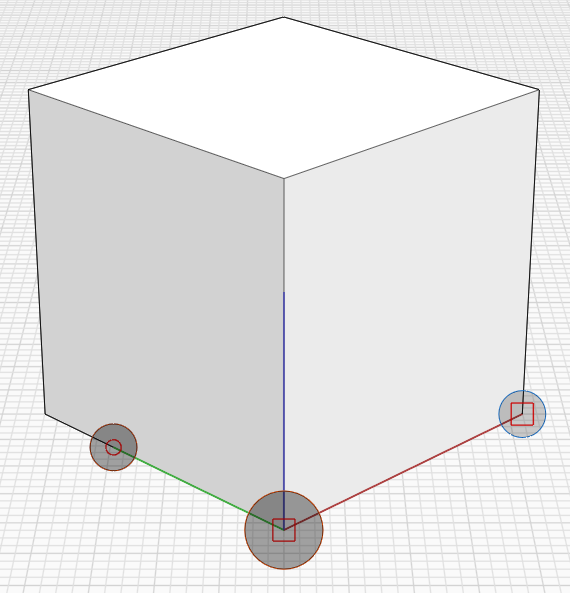

    • 使用快速鍵 SZ,或在空間 (不在任何幾何圖形上) 中按一下右鍵:

    • 設定原點,並在紅色軸上設定掣點,與有意義的方向對齊

正投影視圖與其他 FormIt 功能搭配使用:

  • 將立面視圖另存成場景,以便您稍後可以返回。

  • 使用「圖層」控制可能擋住立面視圖中幾何圖形的可見性。

  • 加入剖面平面以建立剖面高程。
